삼성 무풍 에어컨 분해 청소, 원형 팬 안쪽 먼지까지 살펴봤습니다

AF17A7974FZN 실내기의 원형 팬과 외장 부품을 분리해 청소했던 과정입니다. 실제 사진으로 구조와 오염을 살펴보고, 확인할 수 없는 결과는 구분했습니다.

실제 작업 사진을 바탕으로 AI로 편집한 삼성 무풍 에어컨 분해 청소, 원형 팬 안쪽 먼지까지 살펴봤습니다 표지

삼성 무풍 스탠드 에어컨을 열어 보니 원형 송풍팬 날개 안쪽에 먼지가 붙어 있었습니다. 겉면 청소로는 보이지 않던 구조와, 분리한 부품을 정리했던 과정을 사진으로 다시 살펴봅니다.

2025년 집에서 에어컨을 청소한 과정입니다. 사진은 설명을 위한 단계별 배치이며 제조사의 분해 매뉴얼을 대신하지 않습니다. 표지는 실제 사진을 바탕으로 AI로 편집했습니다. 본문 첫 사진의 얼굴은 귀여운 캐릭터로 가리는 AI 편집을 적용했습니다. 게임 화면의 계정 표시도 장식으로 가렸습니다. 본문 일부 사진의 고유 식별정보에는 AI 비식별 편집을 적용했으며 제품 구조와 당시 작업 상태는 유지했습니다.

삼성전자서비스는 내부 전문세척을 엔지니어가 전문 장비로 제품을 분해해 진행하는 서비스로 안내합니다. 사용자가 관리할 범위와 내부 분해 작업을 구분해야 합니다. 삼성전자서비스 분해·내부세척 안내

AF17A7974FZN 모델명은 실물 라벨과 삼성전자서비스 소모품 호환 목록에서 확인했습니다. 냉방 능력이나 세트 구성은 다른 끝자리 모델의 사양으로 채우지 않았습니다.

모델과 작업 공간부터 확인했습니다

2025년 여름, 집에서 사용하던 삼성 무풍 스탠드 에어컨을 열어 안쪽 먼지와 외장 부품을 청소했습니다. 사진은 분해와 오염 확인, 부품 세척을 중심으로 남아 있습니다.

라벨의 실내기 모델은 AF17A7974FZN입니다. 사진 속 구성은 원형 송풍팬 두 개이며, 옛 글에 적혀 있던 원통형 크로스플로 팬 설명과는 다릅니다.

거실에서 시작한 에어컨 청소 작업입니다 — 거실에서 시작한 에어컨 청소 작업입니다. 분리한 외장 부품과 작업 공간의 배치를 볼 수 있습니다.

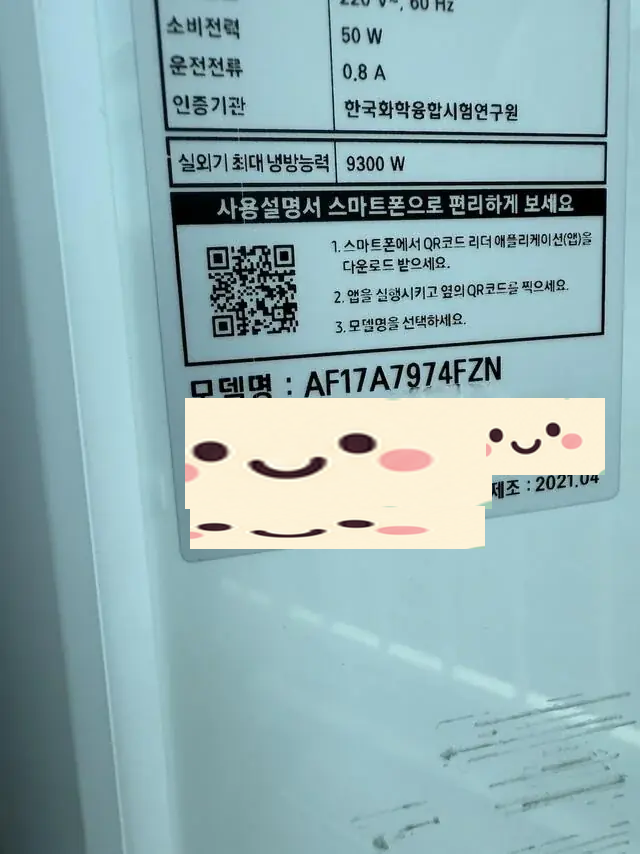

실내기 라벨에서 AF17A7974FZN 모델명을 확인했습니다 — 실내기 라벨에서 AF17A7974FZN 모델명을 확인했습니다. 제품 고유 식별정보는 가려 공개합니다.

기판과 배선은 청소할 부품과 구분했습니다

외장을 열면 플라스틱 커버뿐 아니라 전자기판과 여러 연결선이 드러납니다. 배선을 원래대로 되돌릴 수 있도록 전체 경로와 커넥터 위치를 각도별로 기록했습니다.

아래 사진은 당시 분해 상태를 보여줍니다. 전원 차단 여부는 사진만으로 입증할 수 없으며, 전기 부품이 노출되는 내부 분해는 일반적인 필터 관리보다 범위가 큽니다.

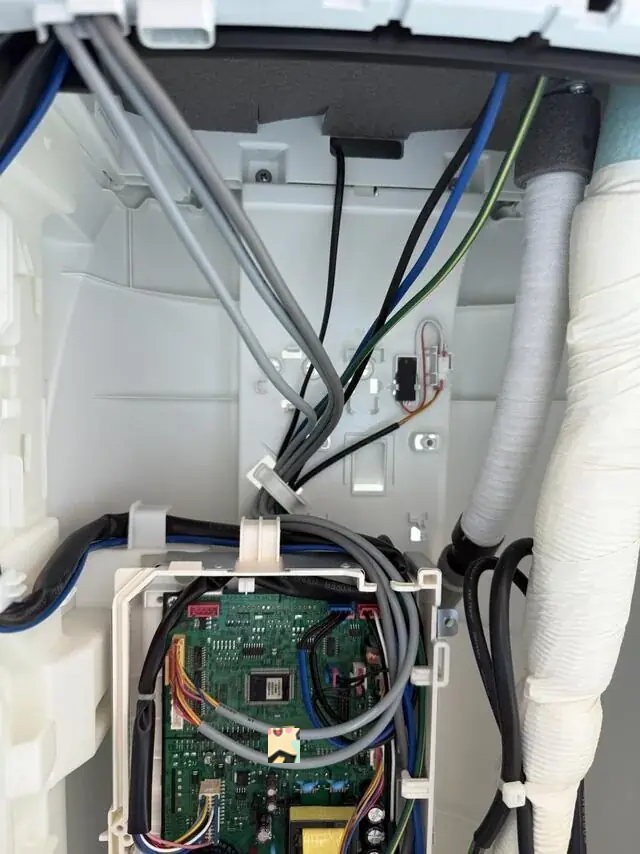

외장을 연 뒤의 배선 경로와 전자기판 위치입니다 — 외장을 연 뒤의 배선 경로와 전자기판 위치입니다. 물을 쓰는 부품과 구분해야 하는 영역입니다.

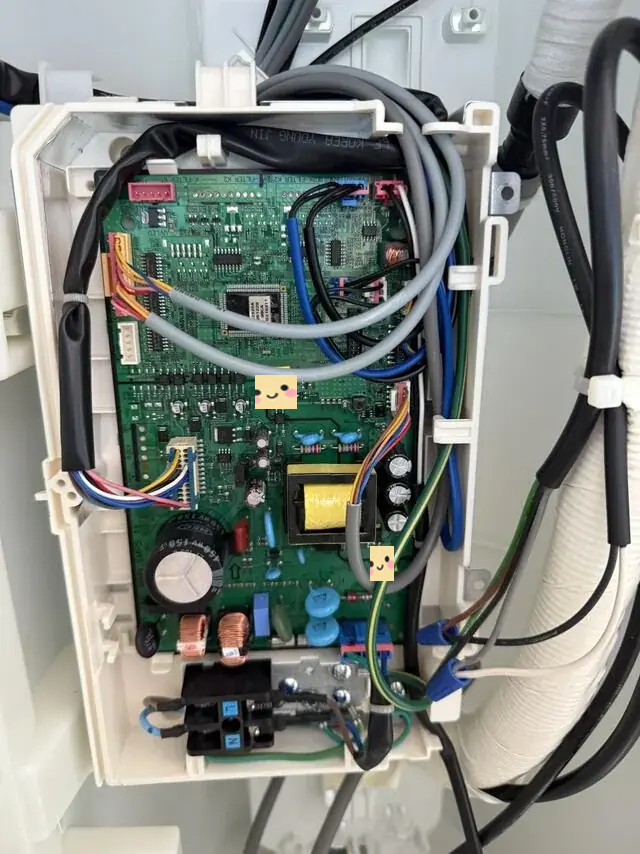

전원부와 여러 커넥터가 모여 있는 기판을 가까이 촬영했습니다 — 전원부와 여러 커넥터가 모여 있는 기판을 가까이 촬영했습니다. 색상뿐 아니라 원래 위치를 남기는 이유입니다.

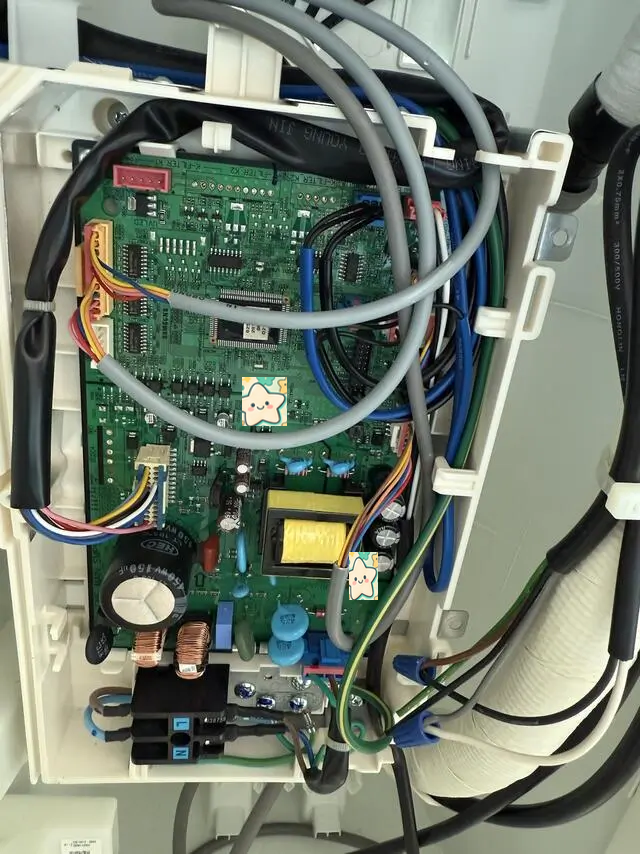

다른 각도에서 본 기판 배선입니다 — 다른 각도에서 본 기판 배선입니다. 선이 부품 아래에 눌리거나 교차하는 위치도 함께 살핍니다.

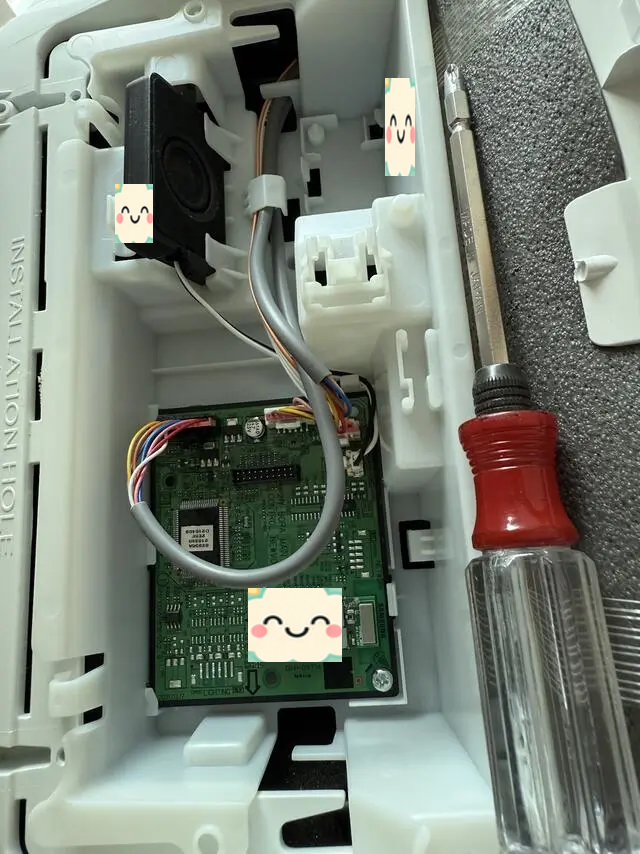

외장 안쪽의 작은 기판과 고정 구조입니다 — 외장 안쪽의 작은 기판과 고정 구조입니다. 드라이버는 당시 분해 과정에 놓인 도구입니다.

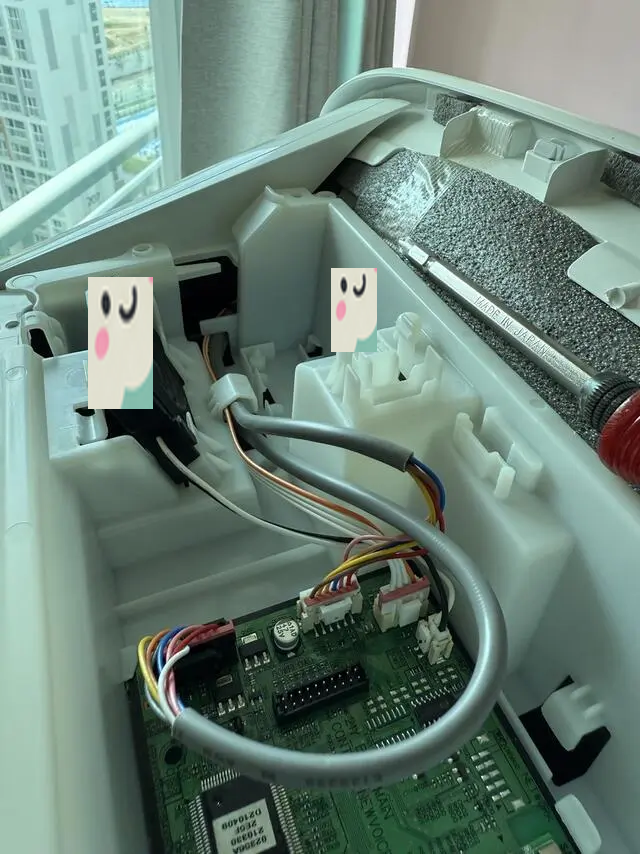

앞선 작은 기판 주변을 넓게 본 모습입니다 — 앞선 작은 기판 주변을 넓게 본 모습입니다. 스펀지와 배선이 함께 지나가는 구조가 보입니다.

팬 앞뒤와 연결선을 사진으로 남겼습니다

앞쪽 프레임을 분리하고 팬의 앞면과 뒷면을 살폈습니다. 팬 중앙에는 모터가 있고 그 선이 프레임을 따라 연결되어 있어, 팬 날개만 보고 바로 떼어낼 수 있는 구조는 아니었습니다.

비슷한 장면도 고정 위치와 배선 방향이 달라 함께 남겼습니다. 사진은 구조를 이해하기 위한 자료이며 나사 위치별 분해 매뉴얼은 아닙니다.

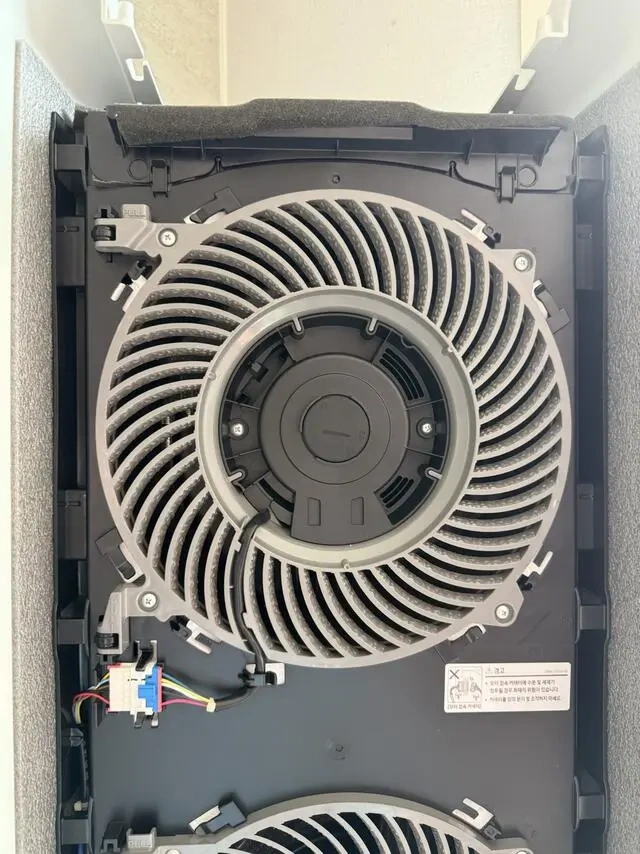

팬이 붙어 있는 내부 프레임을 열었습니다 — 팬이 붙어 있는 내부 프레임을 열었습니다. 원형 팬과 연결선이 한 몸체에 배치되어 있습니다.

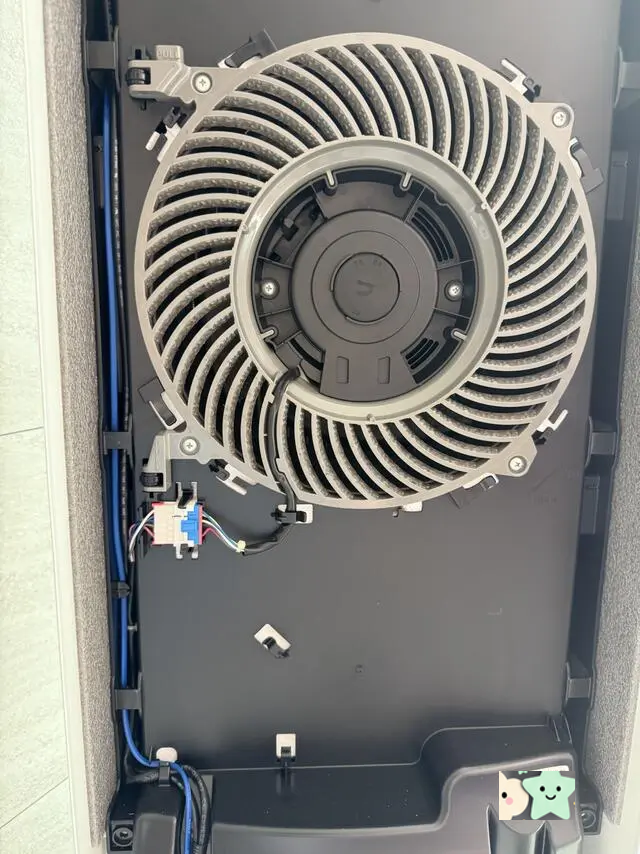

위쪽 원형 팬의 앞면입니다 — 위쪽 원형 팬의 앞면입니다. 팬을 지지하는 프레임과 중앙부를 함께 확인할 수 있습니다.

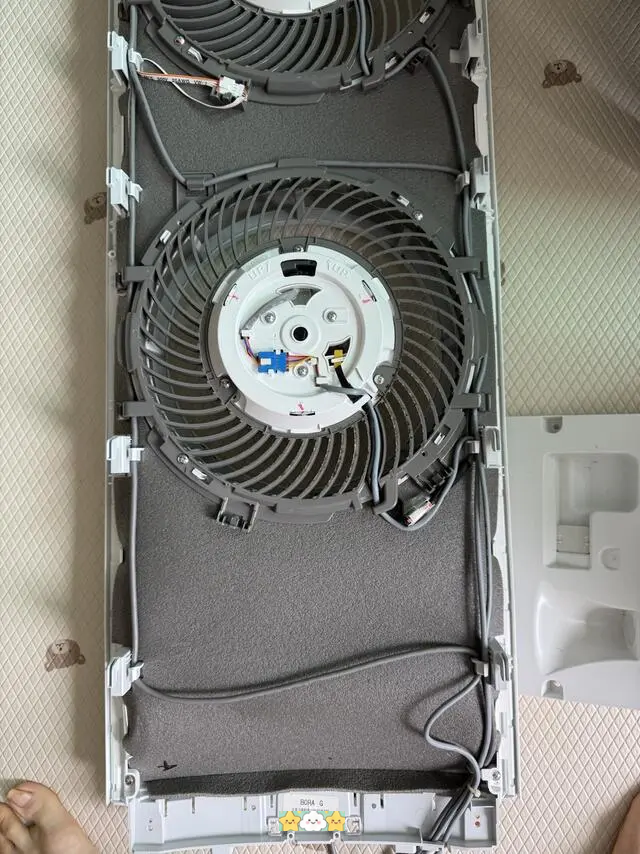

프레임을 눕혀 본 팬의 뒷면입니다 — 프레임을 눕혀 본 팬의 뒷면입니다. 모터와 고정 위치를 구분해 촬영했습니다.

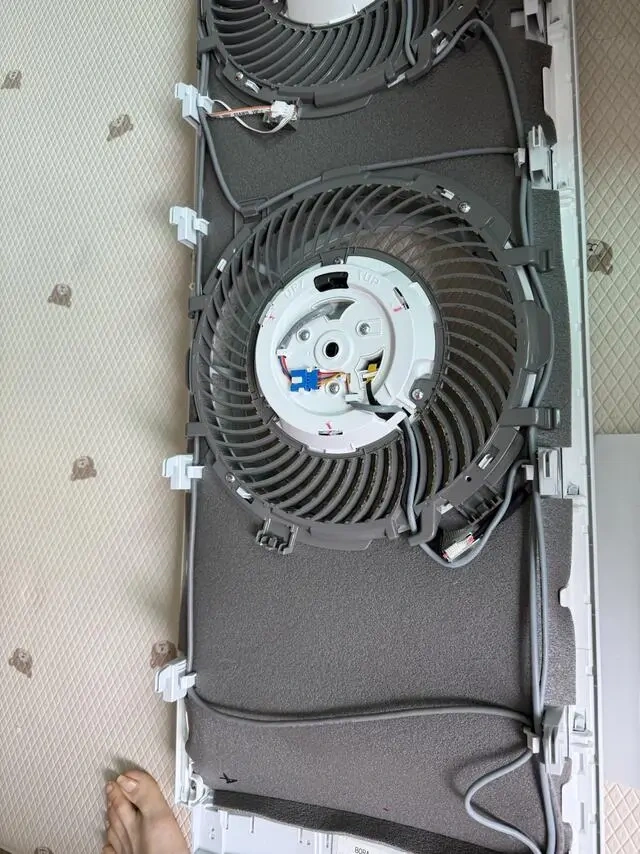

중앙 모터에서 나온 선이 프레임을 따라 내려갑니다 — 중앙 모터에서 나온 선이 프레임을 따라 내려갑니다. 재조립 때 원래 경로를 되짚기 위한 사진입니다.

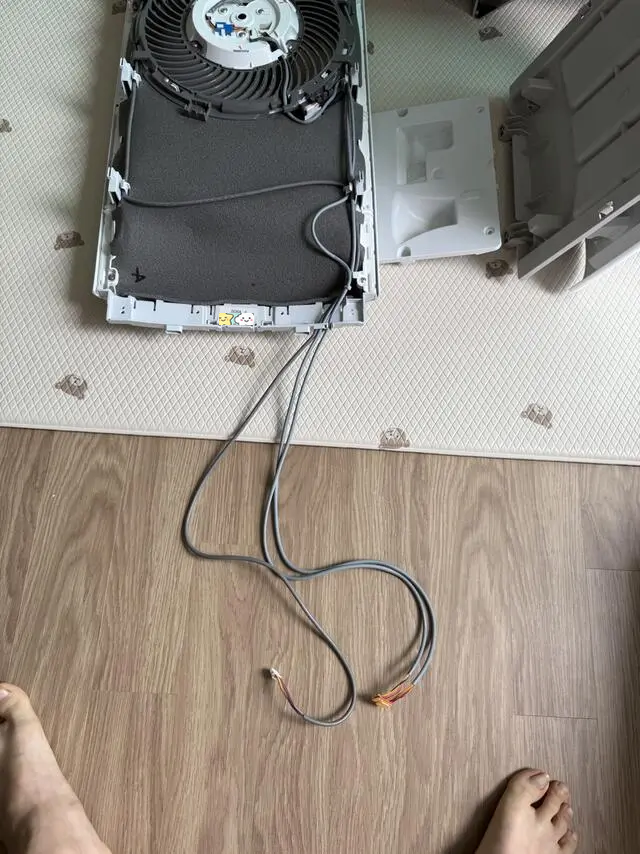

프레임 밖으로 나온 연결선의 길이와 끝단입니다 — 프레임 밖으로 나온 연결선의 길이와 끝단입니다. 부품 이동 중 선을 잡아당기지 않도록 구분합니다.

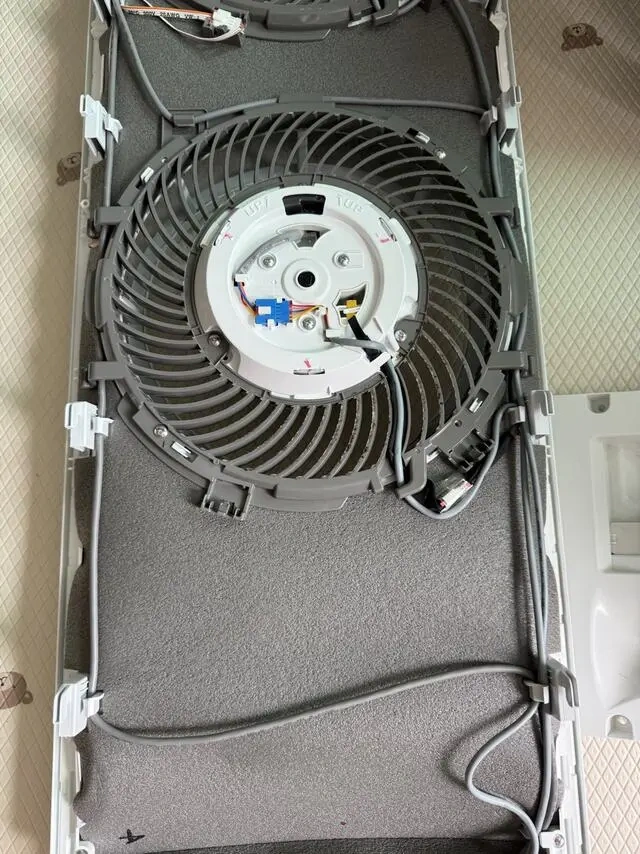

팬 뒷면과 옆쪽 고정 부위를 함께 촬영했습니다 — 팬 뒷면과 옆쪽 고정 부위를 함께 촬영했습니다. 나사만이 아니라 걸림 구조도 확인 대상입니다.

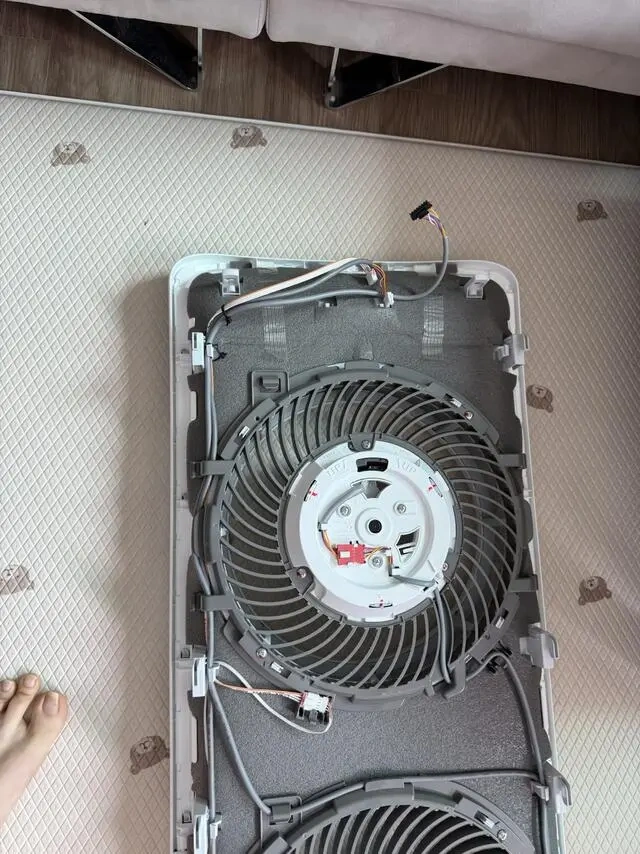

프레임 상단에 배치된 케이블입니다 — 프레임 상단에 배치된 케이블입니다. 팬을 분리하기 전에 고정된 선의 위치를 볼 수 있습니다.

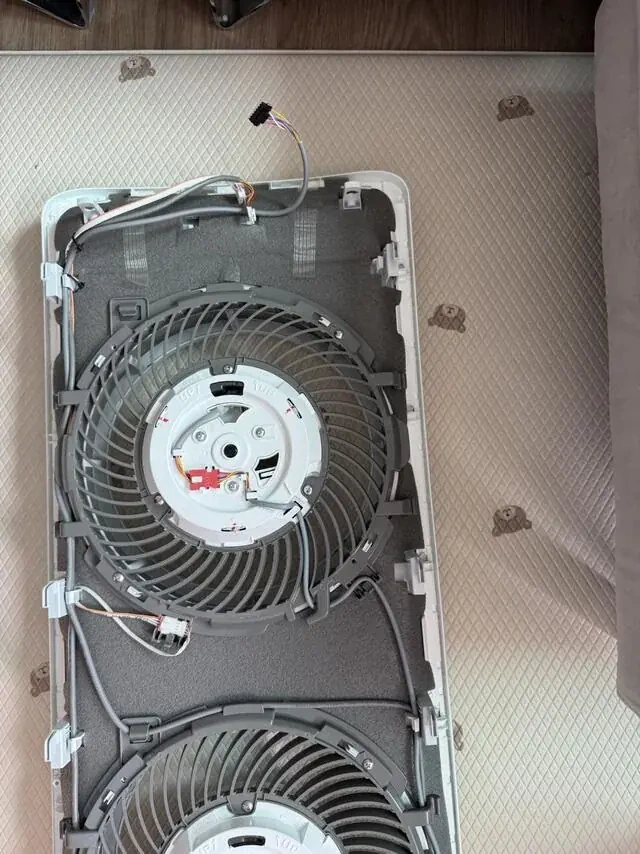

상단 연결선과 모터를 조금 떨어져 촬영했습니다 — 상단 연결선과 모터를 조금 떨어져 촬영했습니다. 부품의 방향을 함께 남긴 장면입니다.

팬을 떼어내니 날개 안쪽 먼지가 보였습니다

분리한 팬의 굽은 날개 사이에 먼지가 붙어 있었습니다. 외장 겉면과 필터를 보는 것만으로는 확인하기 어려운 부분입니다.

팬을 떼어낸 뒤에는 뒤편 금속 열교환기도 보였습니다. 플라스틱 송풍팬과 얇은 금속 핀은 역할과 취급 방법이 달라 나눠 살펴봤습니다.

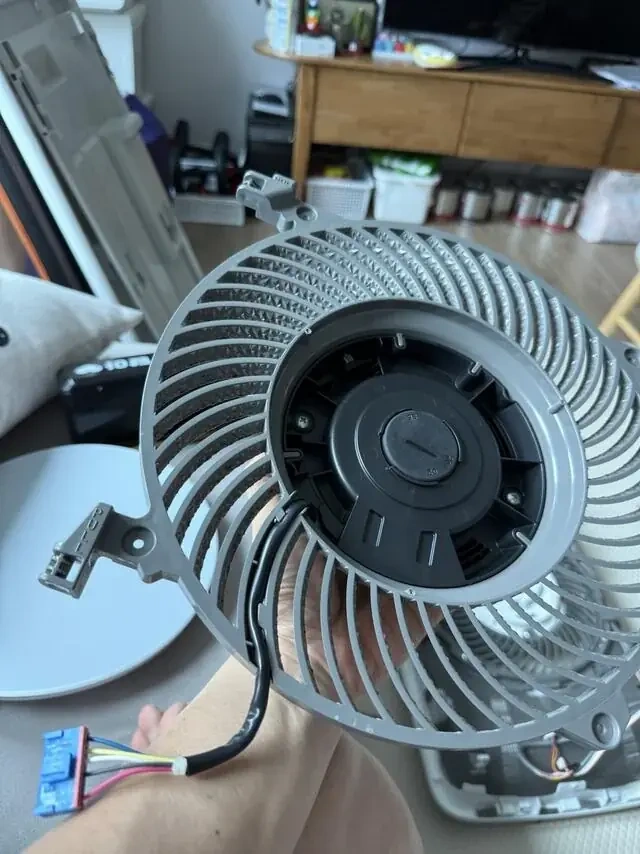

프레임에서 분리한 원형 송풍팬입니다 — 프레임에서 분리한 원형 송풍팬입니다. 날개 사이에 쌓인 먼지가 드러나기 시작합니다.

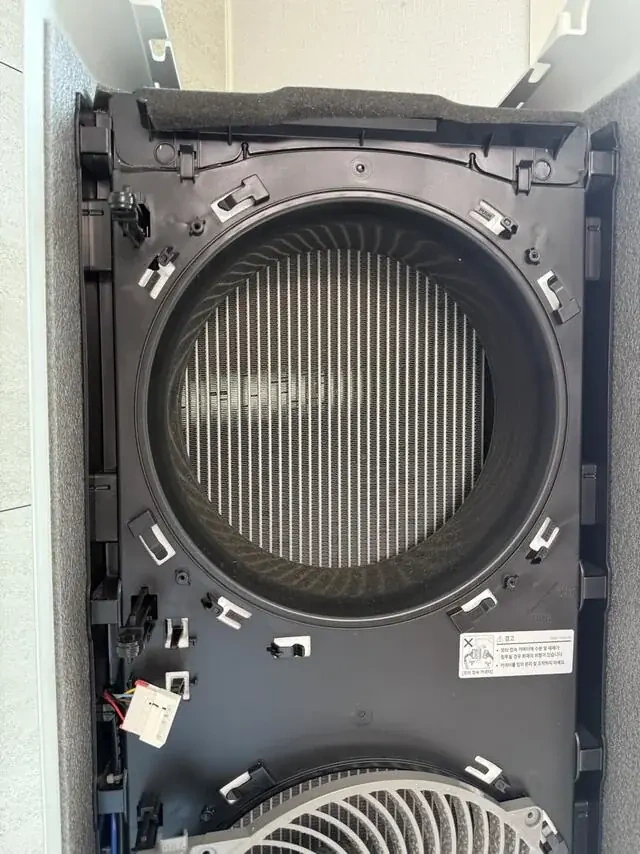

팬을 떼어낸 자리 뒤로 금속 열교환기가 보입니다 — 팬을 떼어낸 자리 뒤로 금속 열교환기가 보입니다. 팬과 냉각핀을 같은 부품으로 부르면 안 되는 이유입니다.

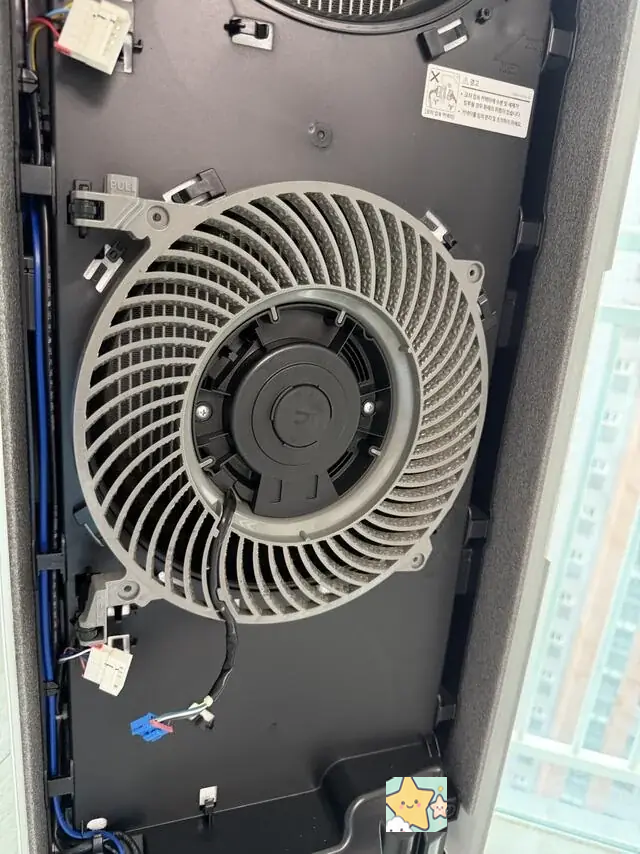

아직 장착된 다른 팬과 비워진 팬 자리를 함께 비교한 모습입니다.

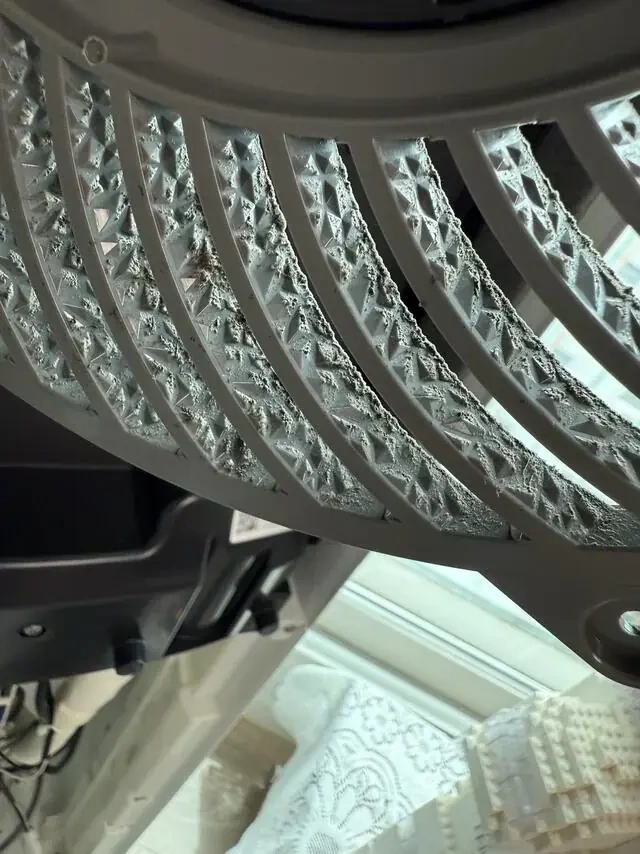

날개 안쪽에 붙은 먼지를 가까이 촬영했습니다 — 날개 안쪽에 붙은 먼지를 가까이 촬영했습니다. 겉 패널만 닦아서는 닿기 어려운 부위입니다.

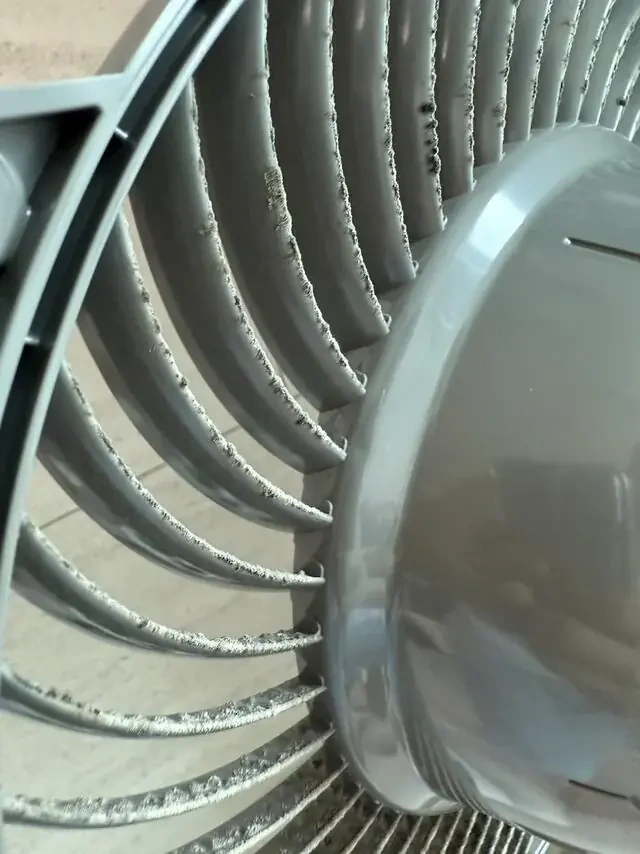

휘어진 날개의 측면에 먼지가 길게 붙어 있습니다 — 휘어진 날개의 측면에 먼지가 길게 붙어 있습니다. 날개마다 오염이 남는 면을 볼 수 있습니다.

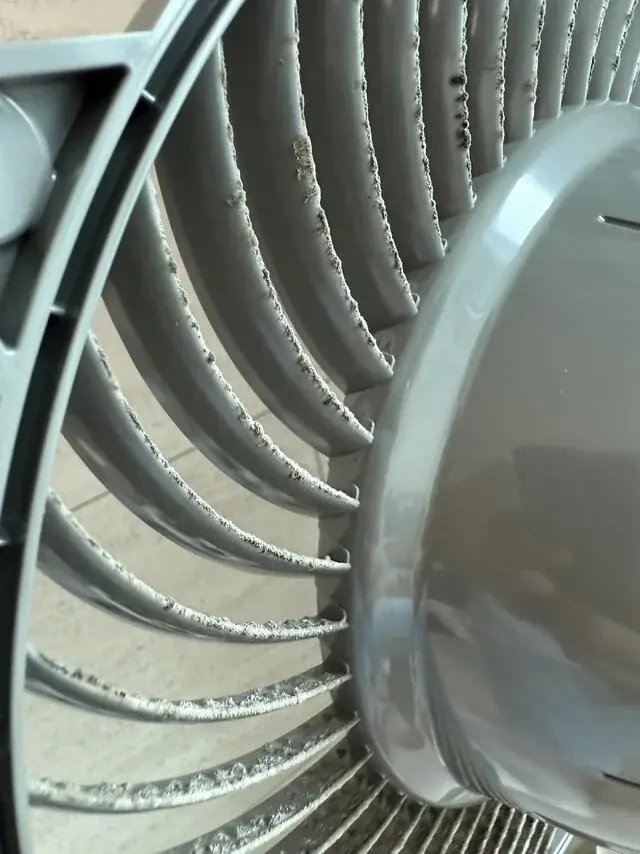

같은 팬의 날개 간격을 다시 촬영했습니다 — 같은 팬의 날개 간격을 다시 촬영했습니다. 앞 사진과 비슷해도 오염 상태를 보여주는 원본으로 보존했습니다.

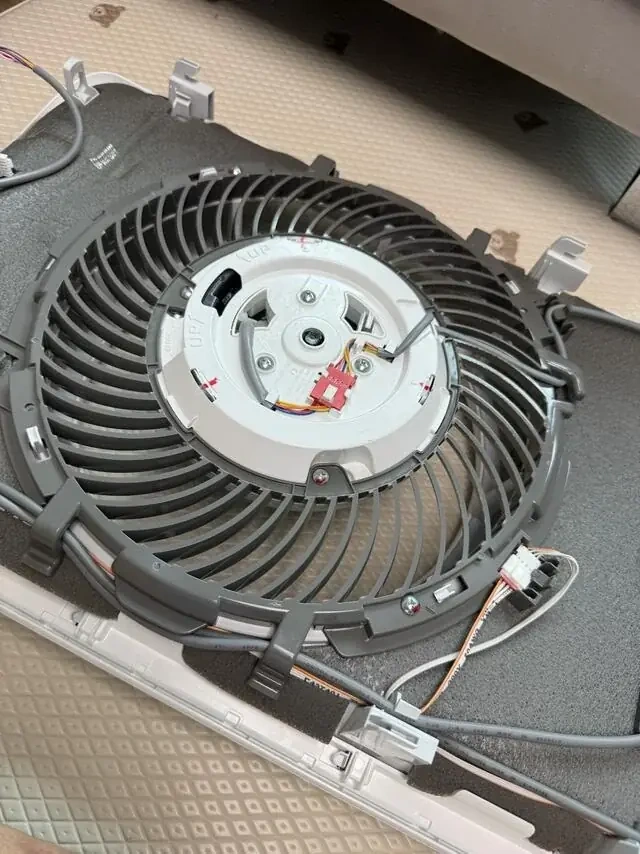

분리한 팬을 뒤집어 중앙 모터 쪽을 확인했습니다 — 분리한 팬을 뒤집어 중앙 모터 쪽을 확인했습니다. 청소할 플라스틱 부위와 전기 부품이 맞닿아 있습니다.

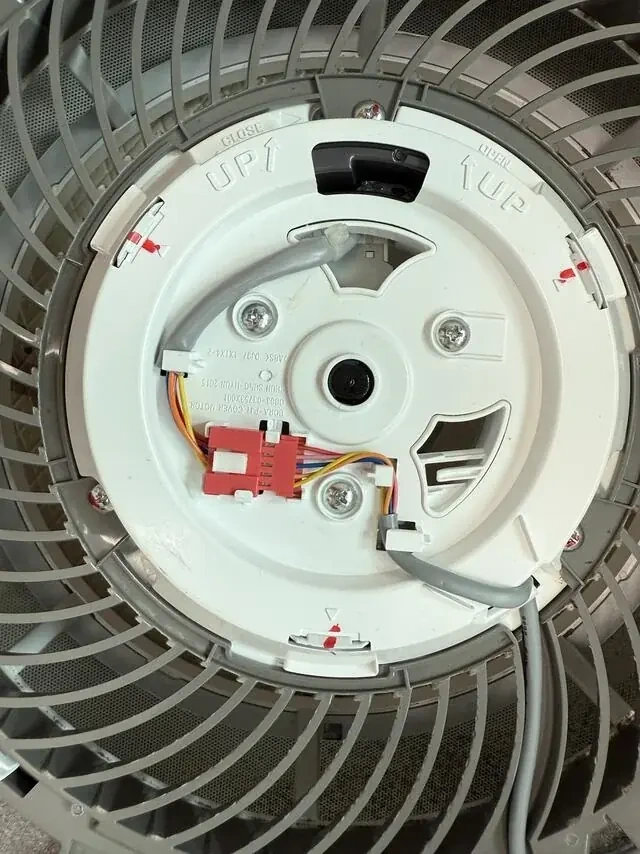

중앙 모터 주변 커넥터와 고정부의 확대 모습입니다 — 중앙 모터 주변 커넥터와 고정부의 확대 모습입니다. 연결 방향을 확인할 수 있도록 기록했습니다.

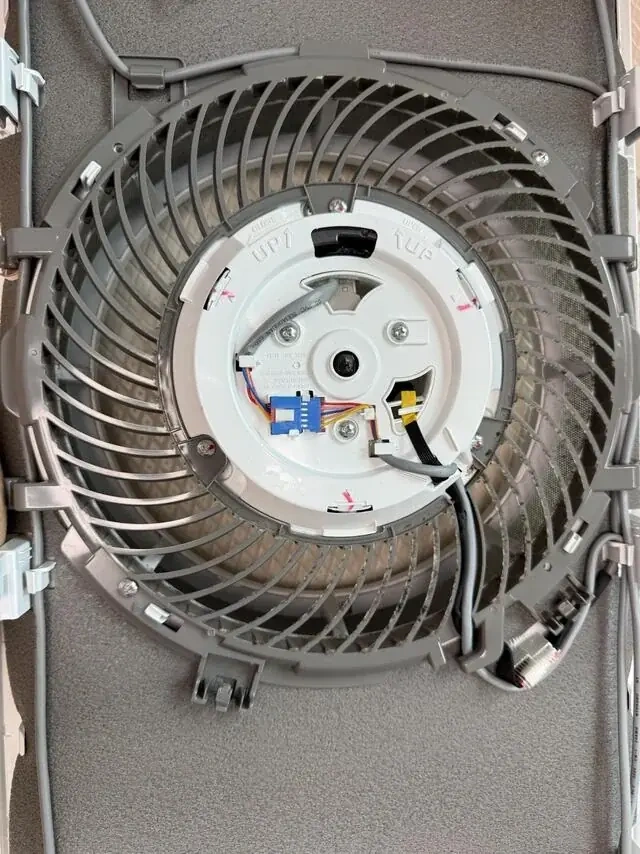

다른 팬의 뒷면과 연결부입니다 — 다른 팬의 뒷면과 연결부입니다. 두 팬의 배선을 혼동하지 않도록 각각 남겼습니다.

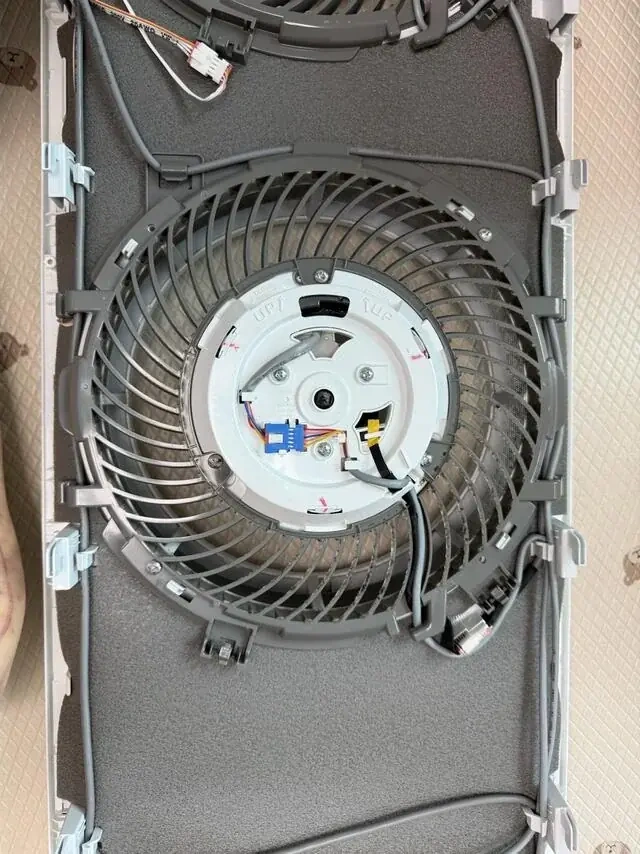

프레임에 남아 있는 팬의 뒷면입니다 — 프레임에 남아 있는 팬의 뒷면입니다. 고정 위치와 연결선이 함께 보입니다.

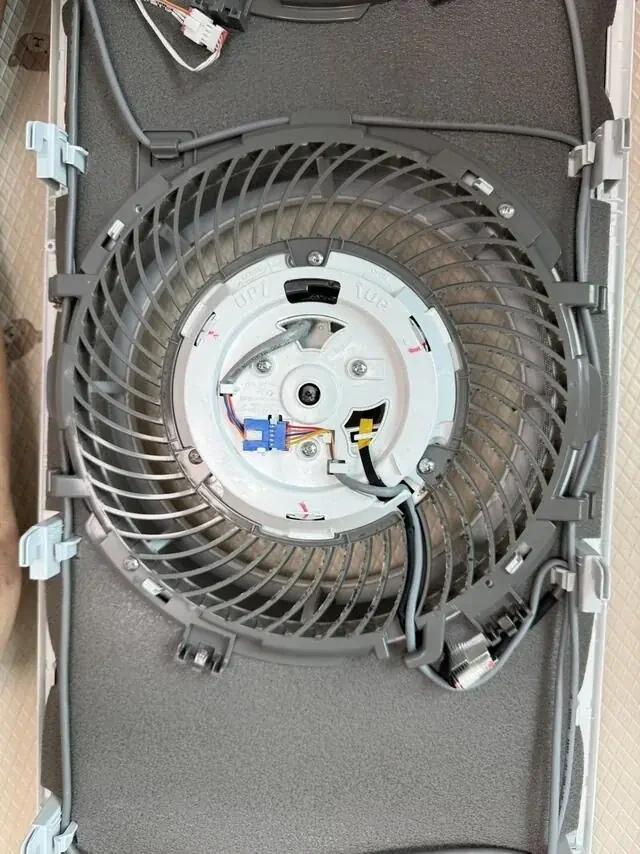

같은 팬을 넓게 찍어 프레임 바깥쪽 선 경로까지 담았습니다.

커넥터와 프레임 고정을 차례로 나눴습니다

연결선이 프레임에 걸리는 구간과 파란색·붉은색 커넥터를 각각 기록했습니다. 전기 연결부와 기계 고정부를 구분해야 다시 조립할 때 혼동을 줄일 수 있습니다.

부품을 모두 분리하는 동안 케이블 경로와 플라스틱 걸림부도 사진에 남겼습니다. 선을 잡아당기거나 클립을 억지로 꺾는 방법을 권하는 내용은 아닙니다.

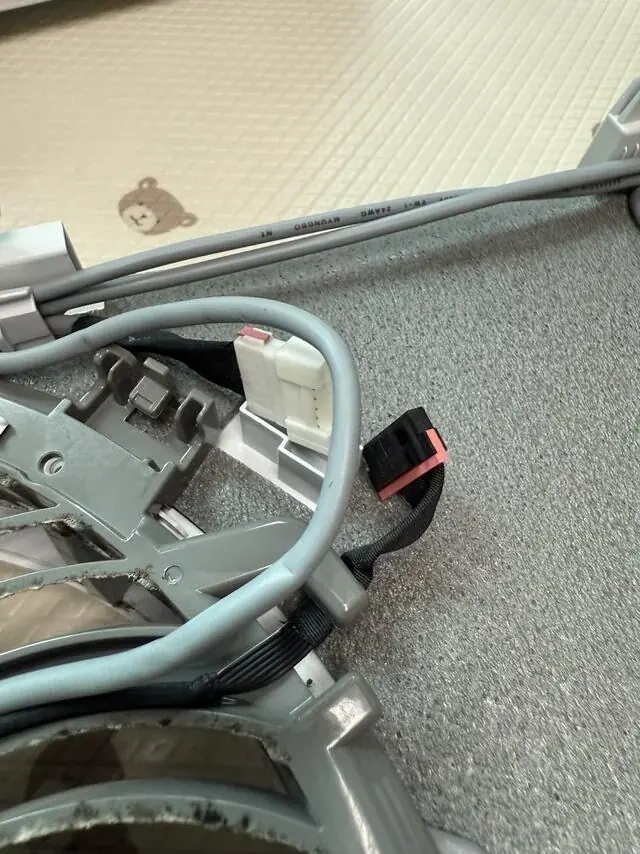

프레임 모서리를 따라 통과하는 배선입니다 — 프레임 모서리를 따라 통과하는 배선입니다. 부품을 빼는 동안 걸릴 수 있는 위치입니다.

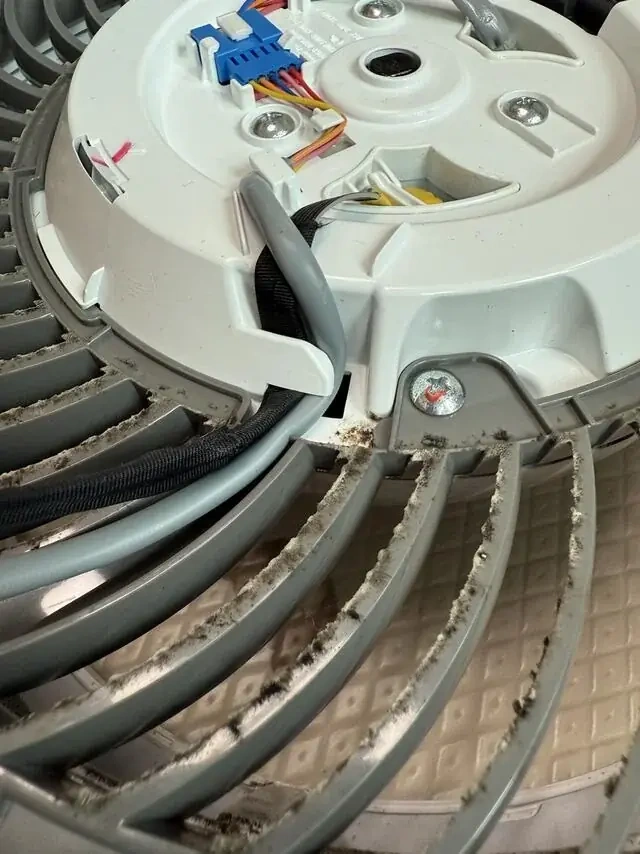

중앙부에 체결된 커넥터를 가까이 촬영했습니다 — 중앙부에 체결된 커넥터를 가까이 촬영했습니다. 손으로 선을 잡아 빼는 장면은 아닙니다.

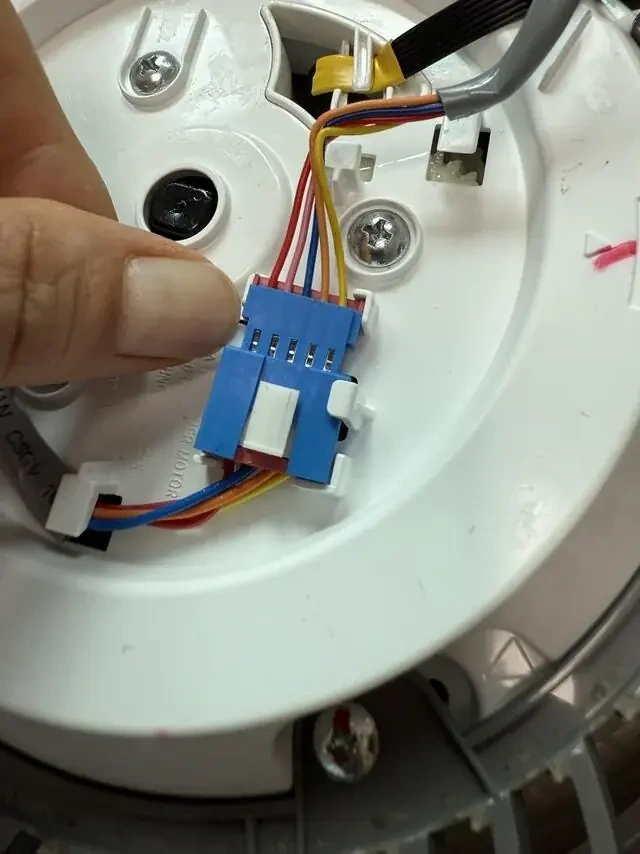

분리한 파란색 커넥터의 모양과 선 배열입니다 — 분리한 파란색 커넥터의 모양과 선 배열입니다. 재연결 전 방향을 비교할 수 있는 사진입니다.

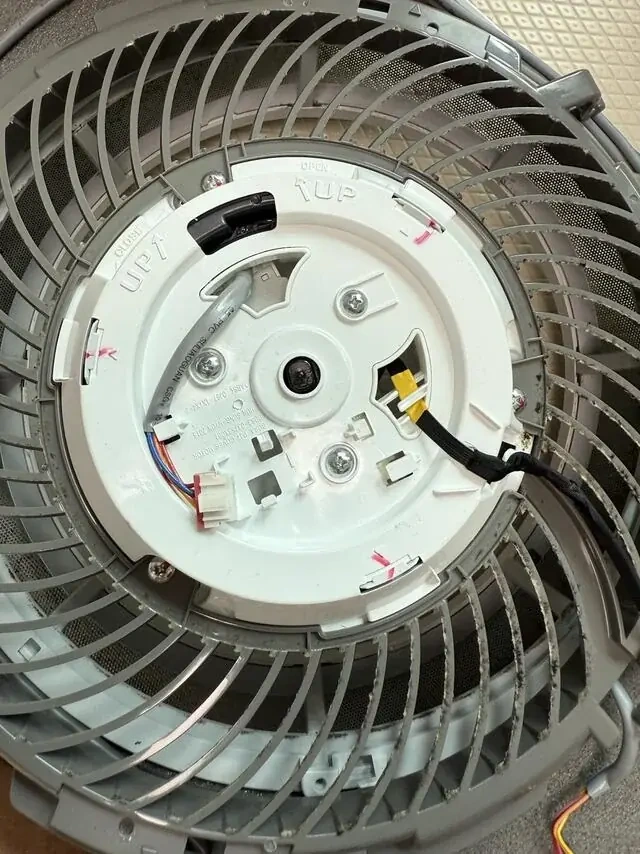

파란색 커넥터가 빠진 뒤의 팬 중앙부입니다 — 파란색 커넥터가 빠진 뒤의 팬 중앙부입니다. 배선이 연결되어 있던 자리가 보입니다.

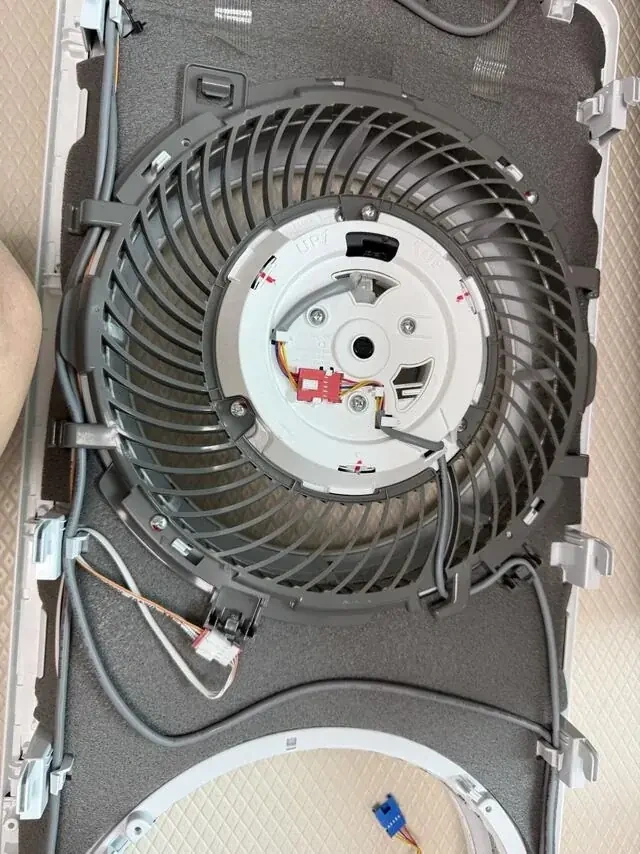

남은 팬 주변의 선과 고정부를 사진에 담았습니다 — 남은 팬 주변의 선과 고정부를 사진에 담았습니다. 비워진 아래쪽 팬 자리도 함께 보입니다.

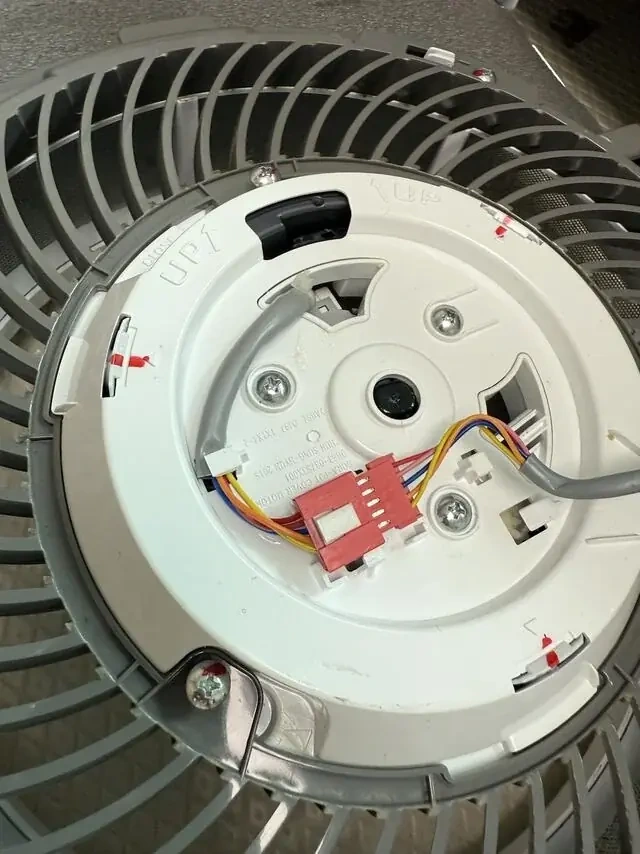

붉은색 커넥터와 그 주변 모터부입니다 — 붉은색 커넥터와 그 주변 모터부입니다. 서로 다른 연결부를 별도로 남겼습니다.

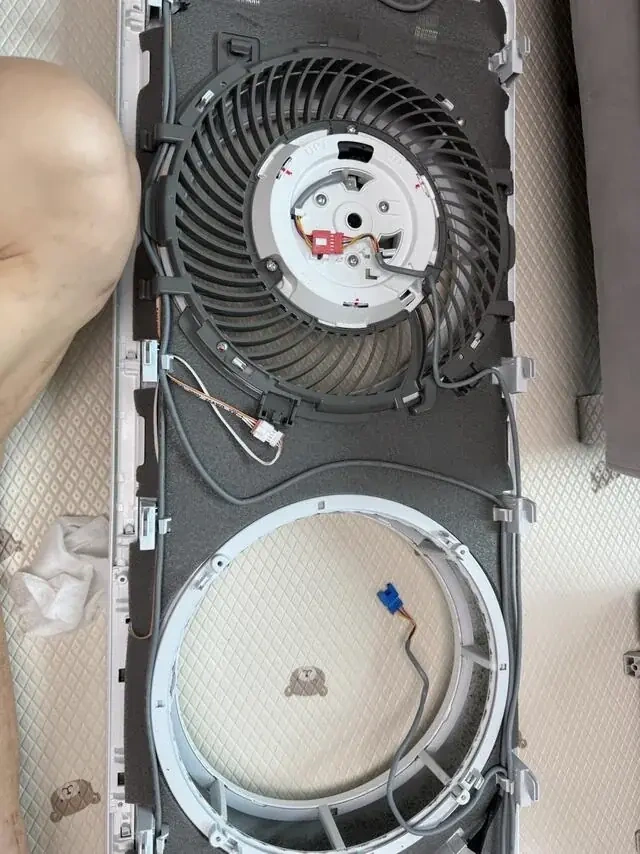

한쪽 팬이 빠진 뒤 프레임 전체를 본 모습입니다 — 한쪽 팬이 빠진 뒤 프레임 전체를 본 모습입니다. 빈 원형 구멍과 남아 있는 팬이 대비됩니다.

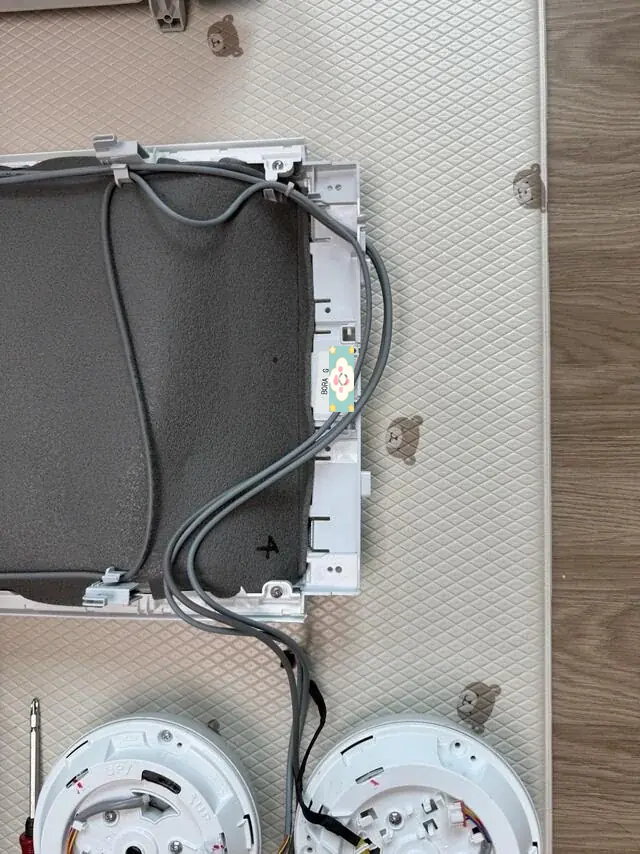

두 팬이 모두 분리된 프레임입니다 — 두 팬이 모두 분리된 프레임입니다. 남은 케이블을 프레임 위에 정리한 상태입니다.

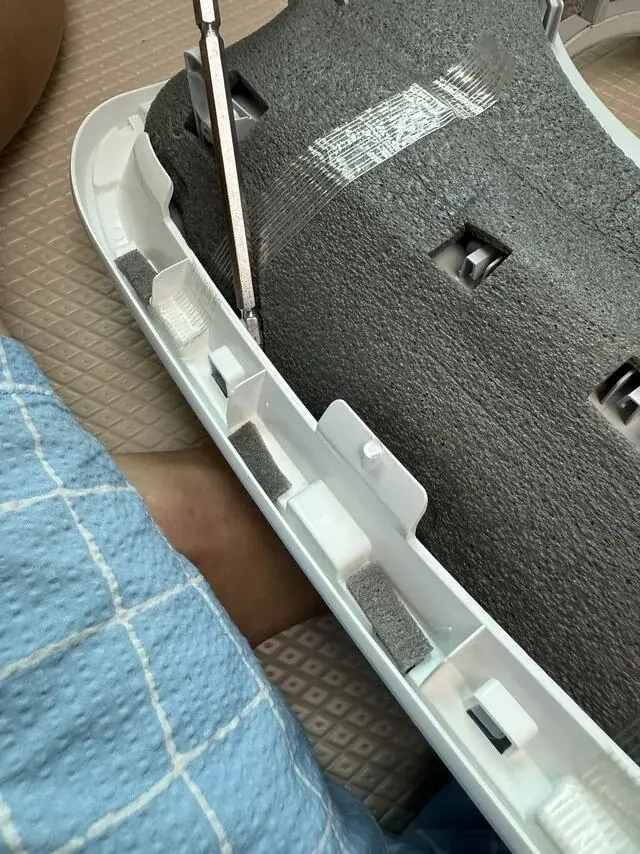

외장 테두리의 걸림부를 드라이버 가까이에서 확인했습니다 — 외장 테두리의 걸림부를 드라이버 가까이에서 확인했습니다. 플라스틱 고정 구조를 볼 수 있습니다.

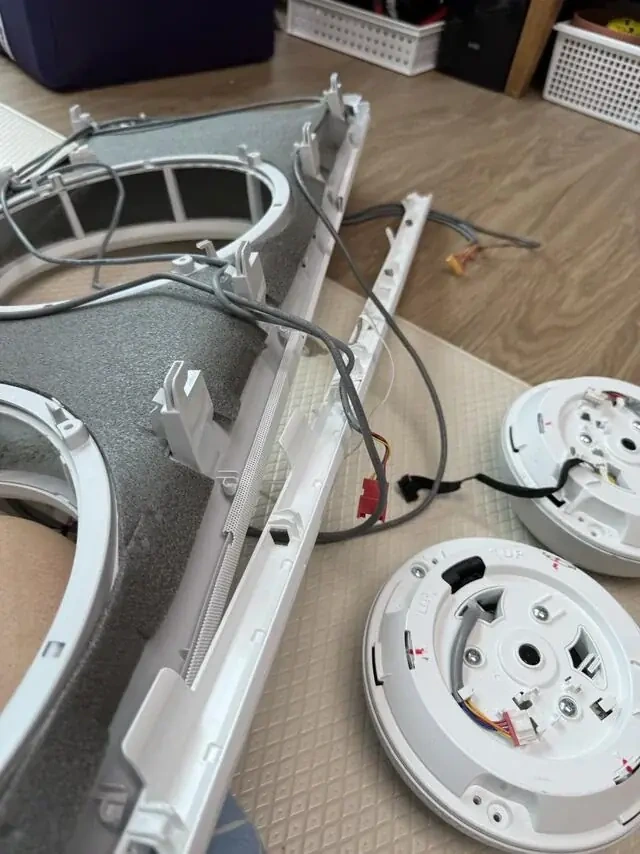

분리한 팬 두 개와 빈 프레임을 함께 놓았습니다 — 분리한 팬 두 개와 빈 프레임을 함께 놓았습니다. 같은 모양의 부품도 원래 위치를 구분해야 합니다.

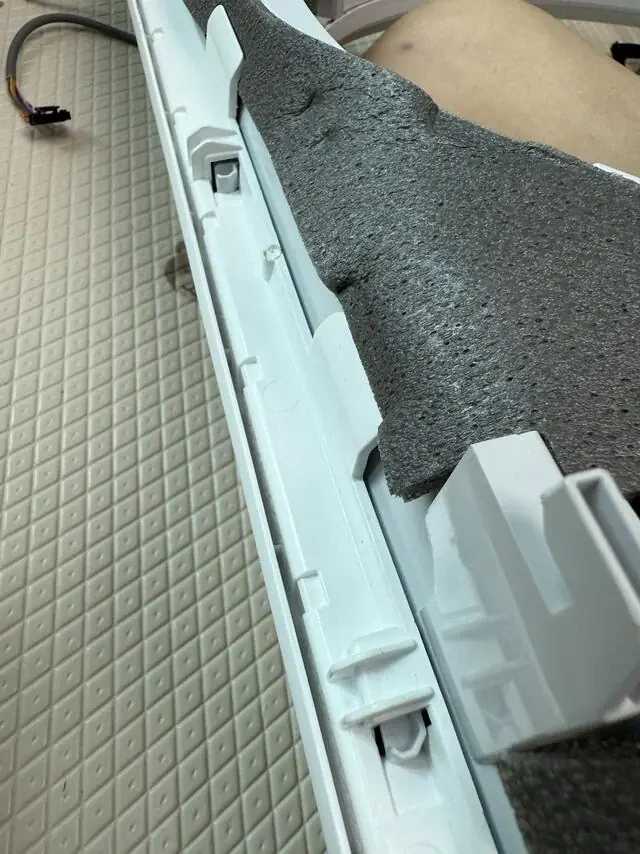

테두리를 따라 이어진 플라스틱 걸림부입니다 — 테두리를 따라 이어진 플라스틱 걸림부입니다. 무리한 힘을 주면 손상될 수 있는 위치입니다.

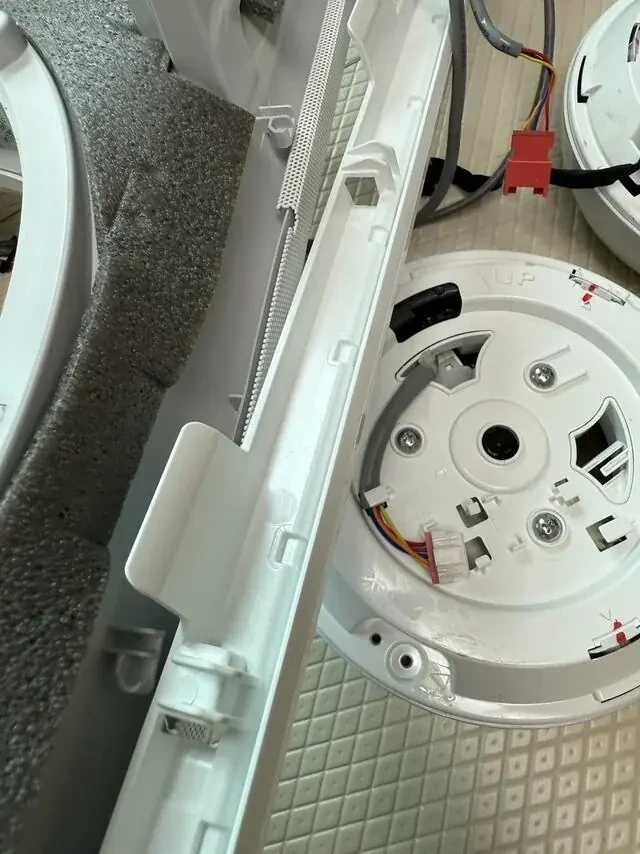

고정부와 그 옆 팬을 한 화면에 담았습니다 — 고정부와 그 옆 팬을 한 화면에 담았습니다. 프레임 가장자리의 부품 배치를 볼 수 있습니다.

외장과 원형 테두리를 따로 놓았습니다

전면 패널, 원형 테두리, 격자와 팬을 나눠 놓으니 닦아야 할 면이 구분됐습니다. 부품이 많아져 작업 공간과 보관 위치를 함께 정리할 필요가 있었습니다.

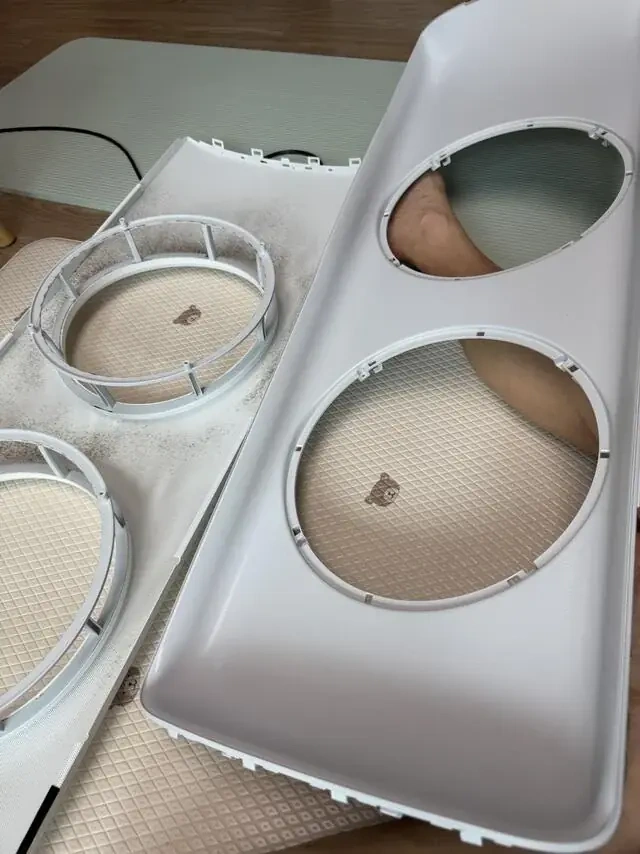

앞판에서 분리한 원형 테두리와 격자 부품입니다 — 앞판에서 분리한 원형 테두리와 격자 부품입니다. 부품을 나눠 놓은 상태를 촬영했습니다.

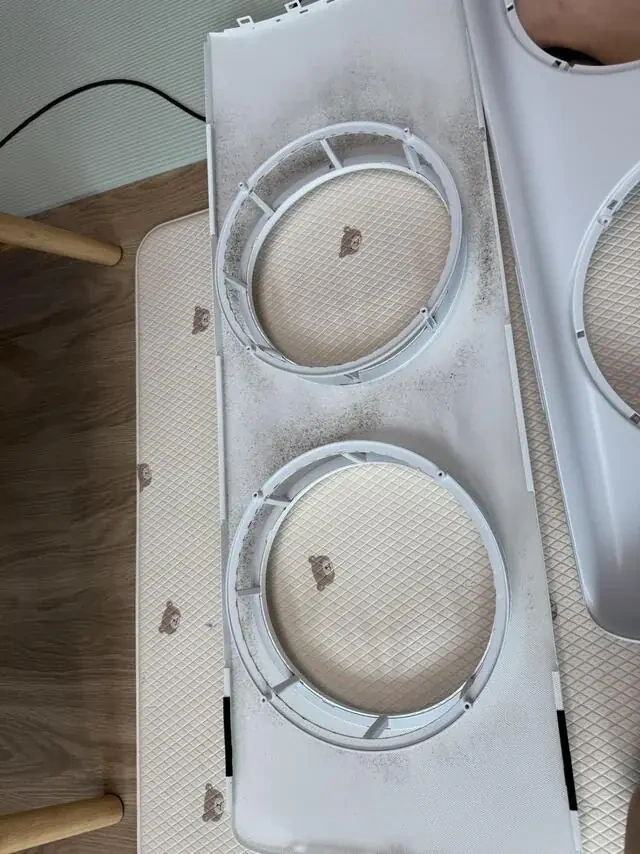

전면 격자와 테두리의 앞뒤 모습입니다 — 전면 격자와 테두리의 앞뒤 모습입니다. 먼지나 물기가 남기 쉬운 틈을 볼 수 있습니다.

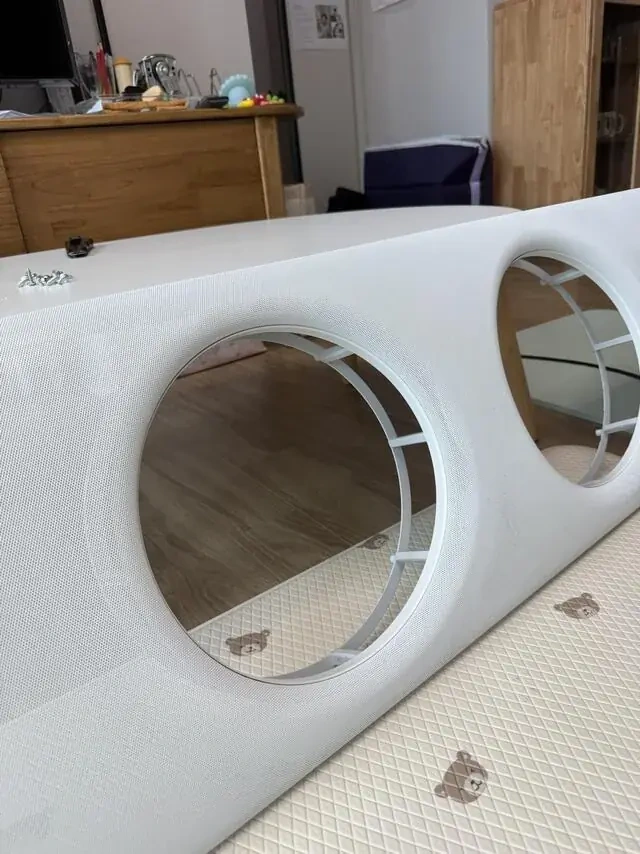

원형 부품이 빠진 외장 앞판입니다 — 원형 부품이 빠진 외장 앞판입니다. 팬이 보이는 구멍의 배열을 확인할 수 있습니다.

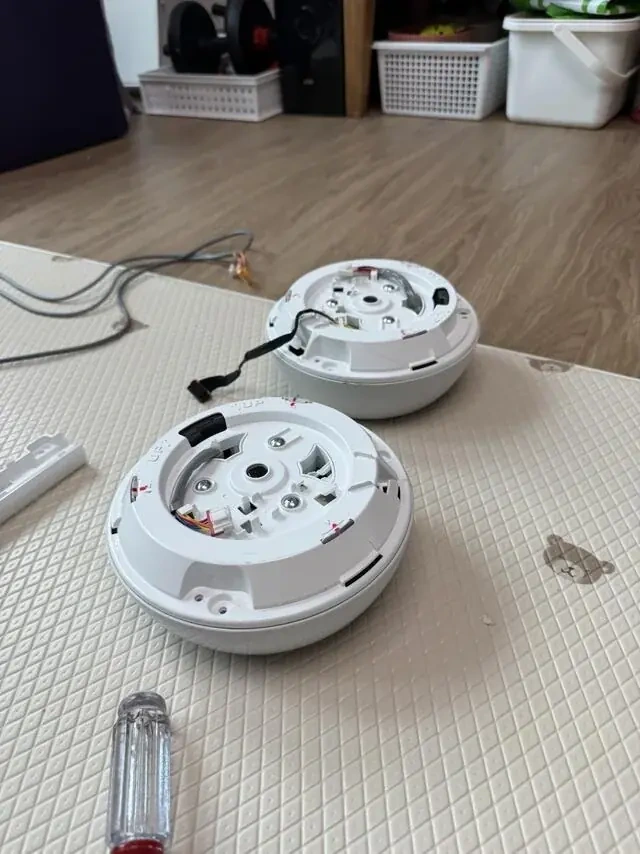

분리한 팬 두 개를 바닥에 나란히 놓았습니다 — 분리한 팬 두 개를 바닥에 나란히 놓았습니다. 전기 부품이 붙어 있는 상태를 구분해 둡니다.

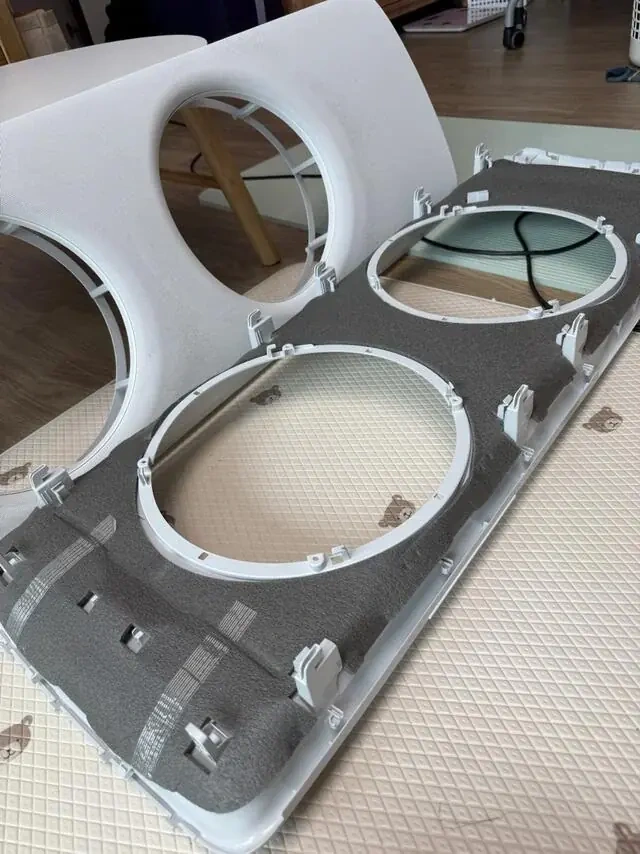

외장 패널과 안쪽 프레임을 분리해 놓은 모습입니다 — 외장 패널과 안쪽 프레임을 분리해 놓은 모습입니다. 겉면과 안쪽 구조가 드러납니다.

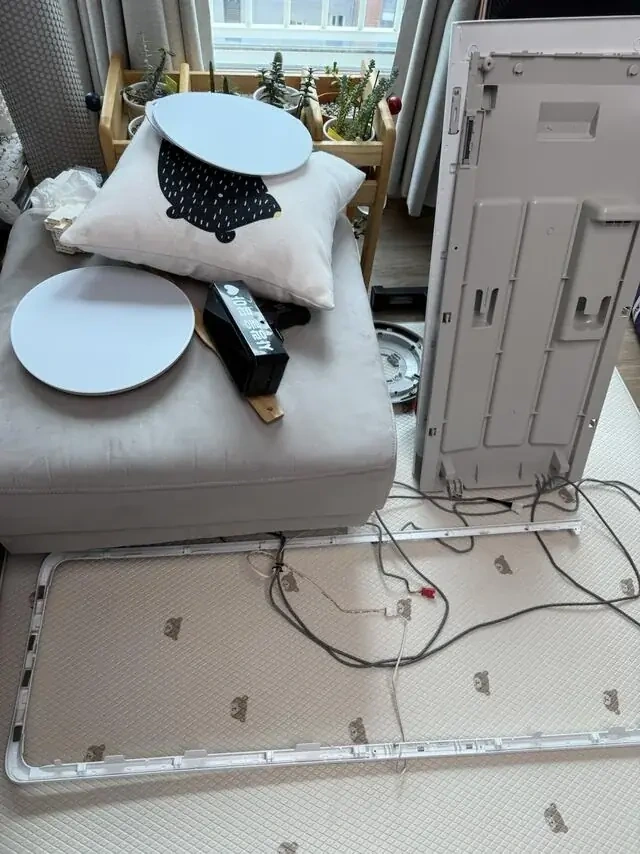

거실에 놓인 여러 외장 부품과 연결선입니다 — 거실에 놓인 여러 외장 부품과 연결선입니다. 청소와 보관 공간이 넓게 필요했던 상황입니다.

본체 안쪽 오염과 세정제 사용 장면을 남겼습니다

테두리 주변을 천으로 닦자 먼지가 묻어 나왔습니다. 아래에는 당시 세정제와 열교환기에 거품이 도포된 모습도 포함했습니다.

이는 당시 했던 작업을 보여줍니다. 세정제의 재질 적합성, 전자부품 보호, 배수와 잔류 약품 처리까지 사진만으로 확인할 수 없어 같은 작업을 따라 하도록 권하지 않습니다.

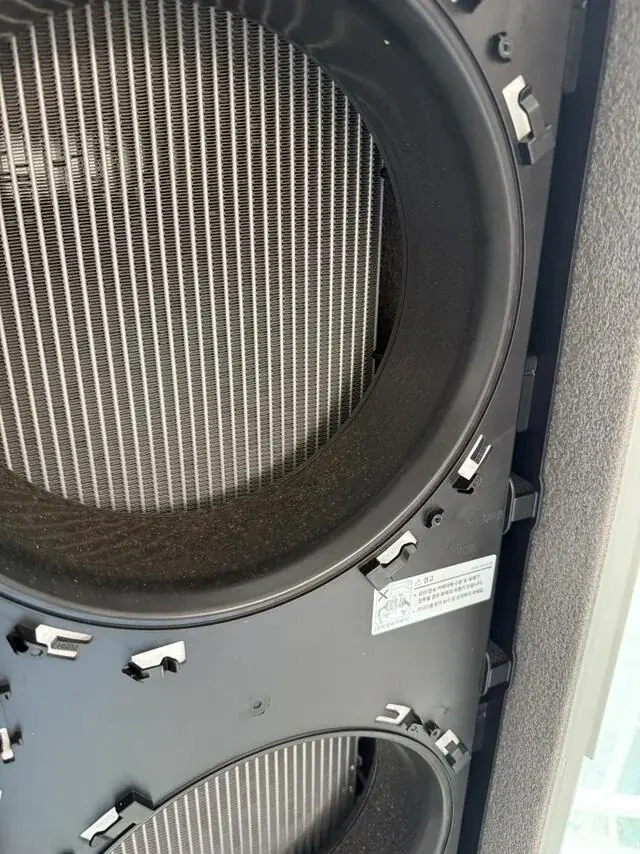

팬 뒤쪽 금속 열교환기를 가까이 촬영했습니다 — 팬 뒤쪽 금속 열교환기를 가까이 촬영했습니다. 얇은 핀을 눌러 변형시키지 않도록 구분해야 합니다.

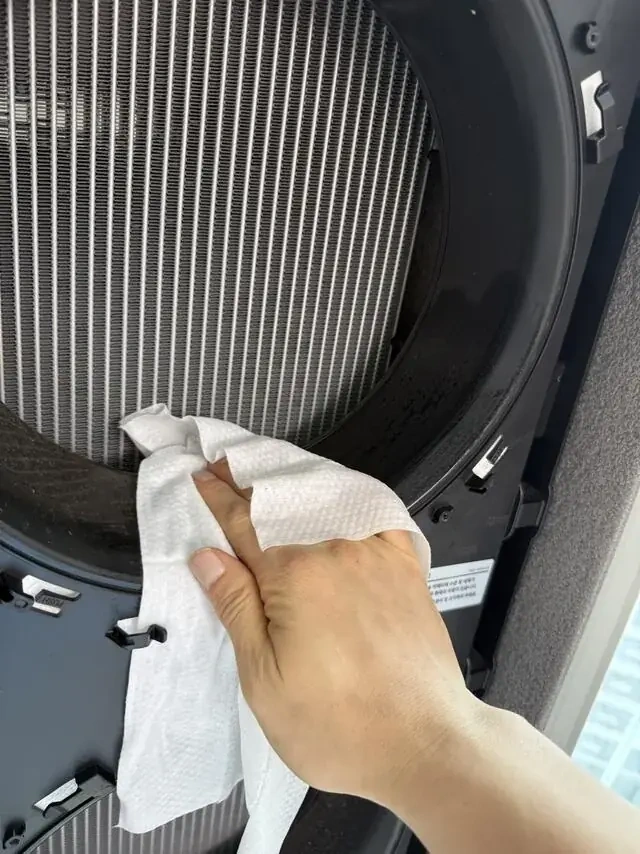

천으로 안쪽 테두리를 닦는 장면입니다 — 천으로 안쪽 테두리를 닦는 장면입니다. 닿기 어려운 부분에 남아 있던 오염을 확인합니다.

닦아낸 천에 묻어난 오염입니다 — 닦아낸 천에 묻어난 오염입니다. 이 사진은 오염을 닦아낸 모습이며 냉방 성능 측정 결과는 아닙니다.

다른 면을 닦은 천에도 먼지가 묻어 있습니다 — 다른 면을 닦은 천에도 먼지가 묻어 있습니다. 닿는 곳을 바꿔가며 확인한 모습입니다.

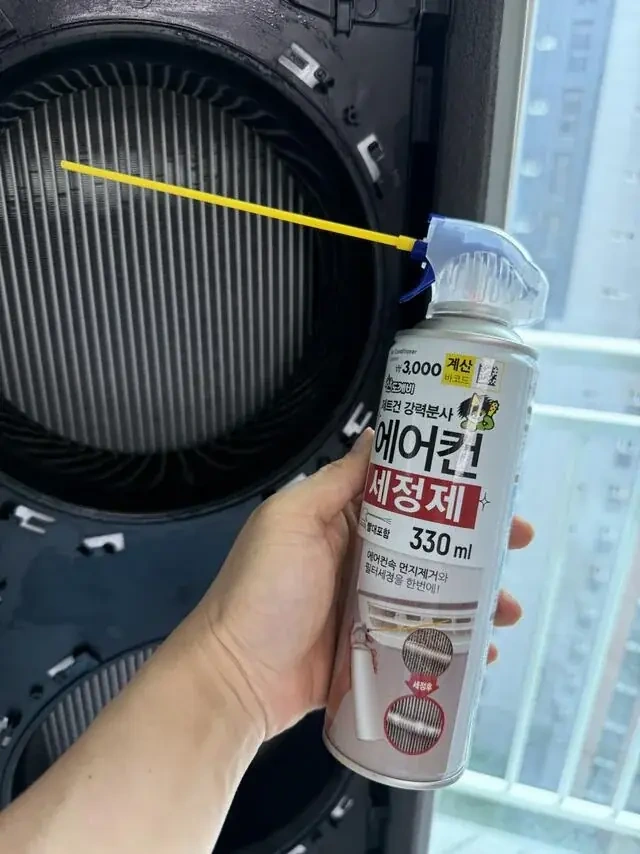

당시 사용한 에어컨 세정제 용기입니다 — 당시 사용한 에어컨 세정제 용기입니다. 이 제품을 현재 모든 모델에 권장한다는 뜻은 아닙니다.

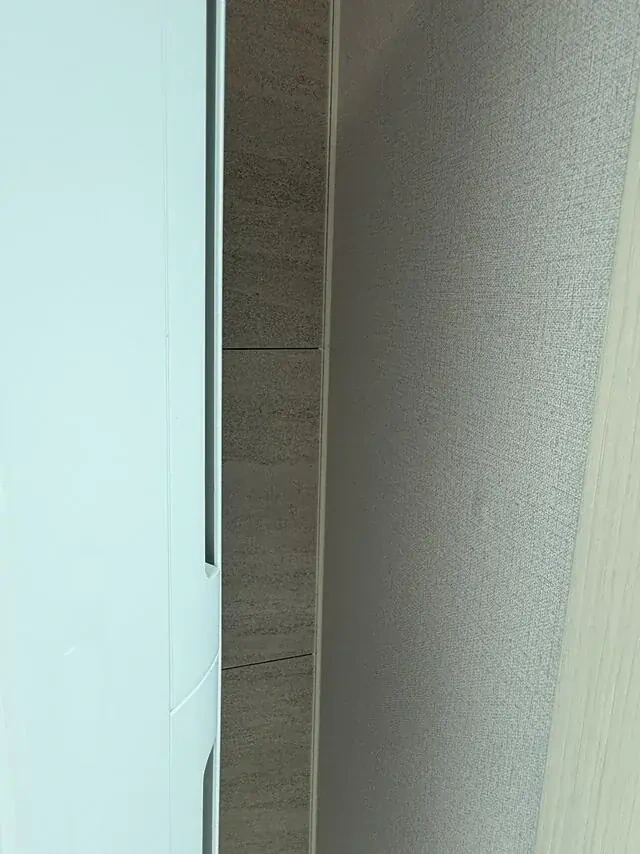

실내기 옆 외장과 벽 사이의 틈 — 실내기 옆 외장과 벽 사이의 좁은 틈입니다. 부품을 분리한 본체의 측면 배치를 촬영했습니다.

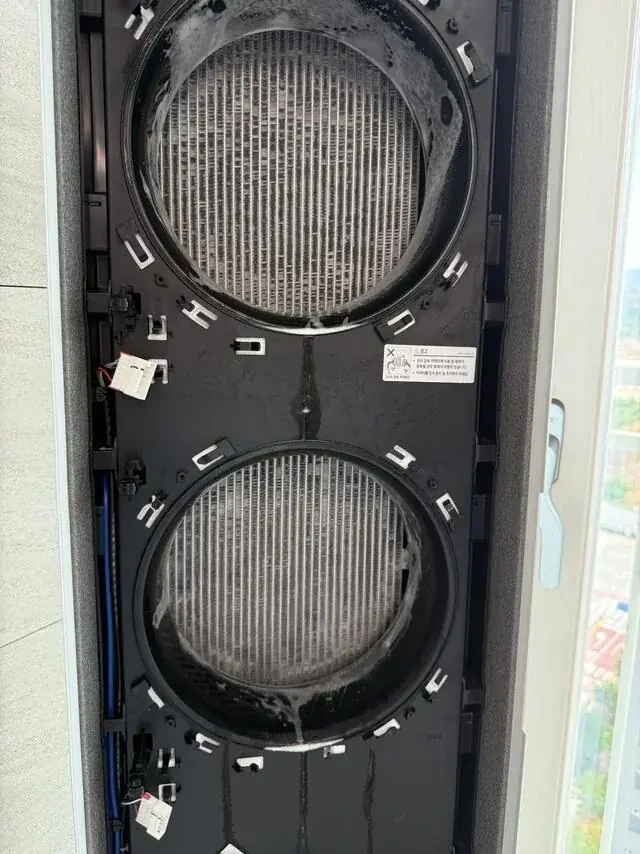

두 팬 자리 뒤로 세정제가 도포된 상태를 사진에 담았습니다 — 두 팬 자리 뒤로 세정제가 도포된 상태를 사진에 담았습니다. 전자부품이 있는 영역과 혼동하면 안 됩니다.

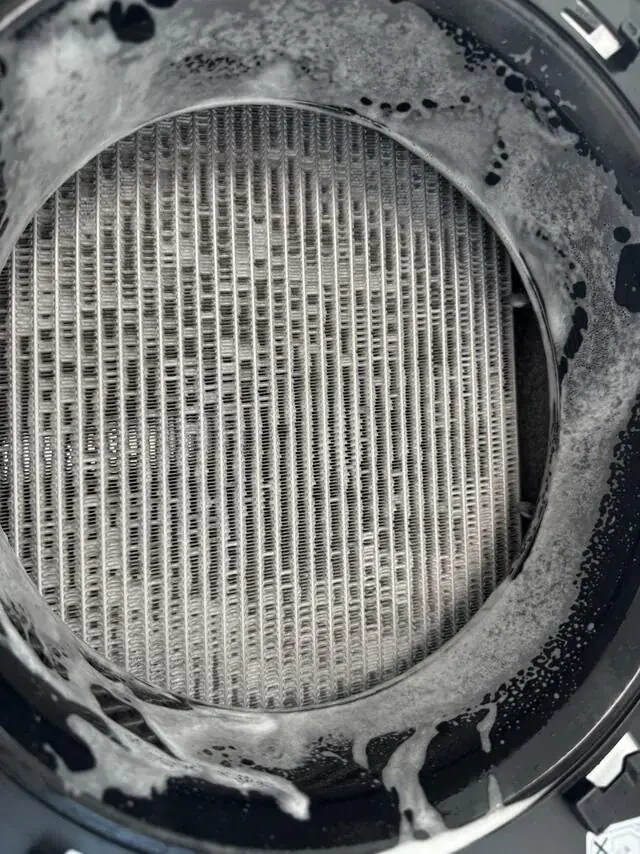

위쪽 원형 구역의 거품과 열교환기 핀을 확대했습니다 — 위쪽 원형 구역의 거품과 열교환기 핀을 확대했습니다. 사진만으로 약품의 적합성을 판단할 수는 없습니다.

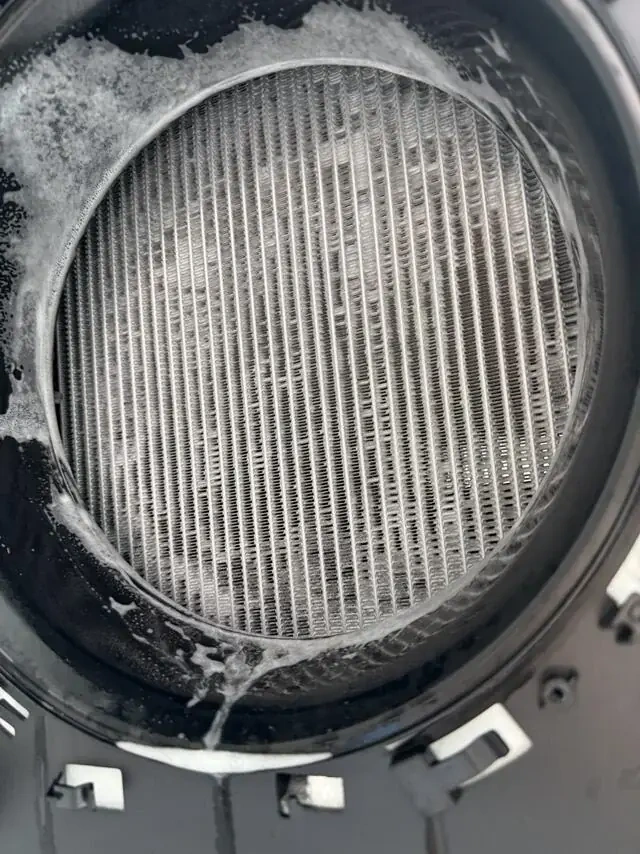

다른 각도에서 본 거품 상태입니다 — 다른 각도에서 본 거품 상태입니다. 잔류 세제와 수분 처리 여부는 별도 확인이 필요한 항목입니다.

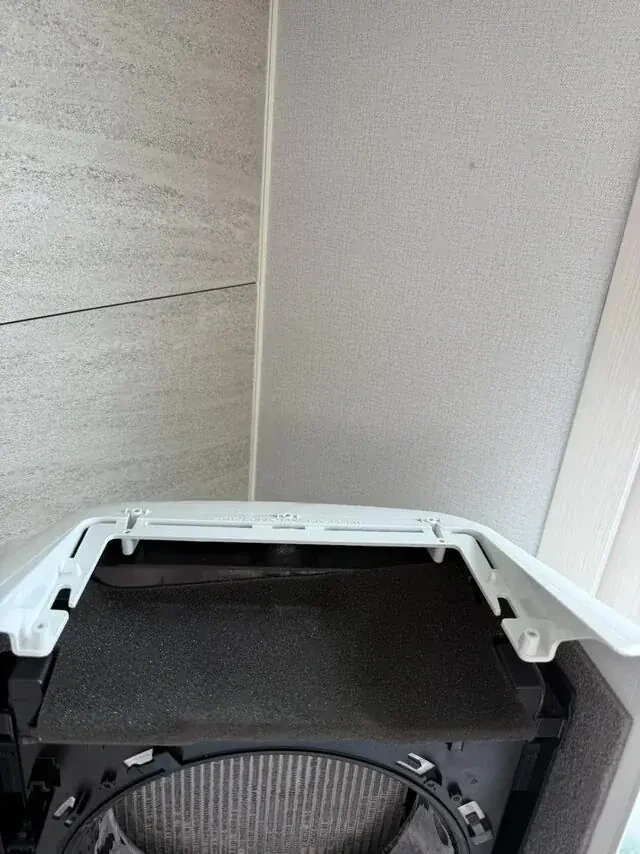

본체 윗부분의 프레임과 검은 안쪽 마감입니다 — 본체 윗부분의 프레임과 검은 안쪽 마감입니다. 외장을 분리했을 때만 보이는 공간입니다.

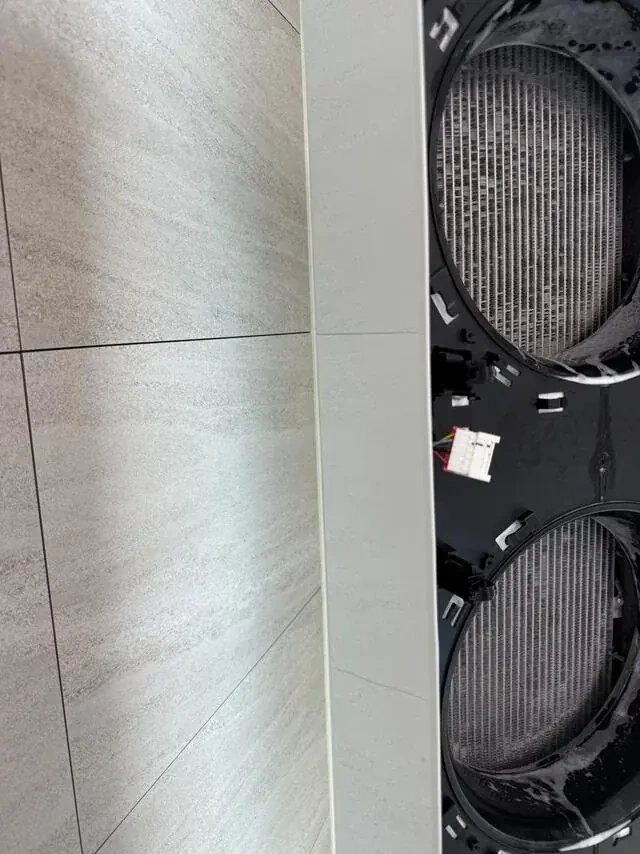

측면에서 바라본 팬 자리와 본체입니다 — 측면에서 바라본 팬 자리와 본체입니다. 플라스틱 프레임 뒤에 금속 핀이 이어집니다.

분리한 플라스틱 부품의 틈을 닦았습니다

팬 커버와 날개 부품을 나누고 외장 격자는 욕실로 옮겨 닦았습니다. 원형 테두리와 얇은 격자처럼 손이 잘 닿지 않는 면이 여러 곳 보였습니다.

사진에 보이는 용제나 세척 용기가 곧 제조사 권장품이라는 뜻은 아닙니다. 전기 부품과 모터가 연결된 상태의 팬을 물로 씻는 절차로 읽지 않도록 구분해야 합니다.

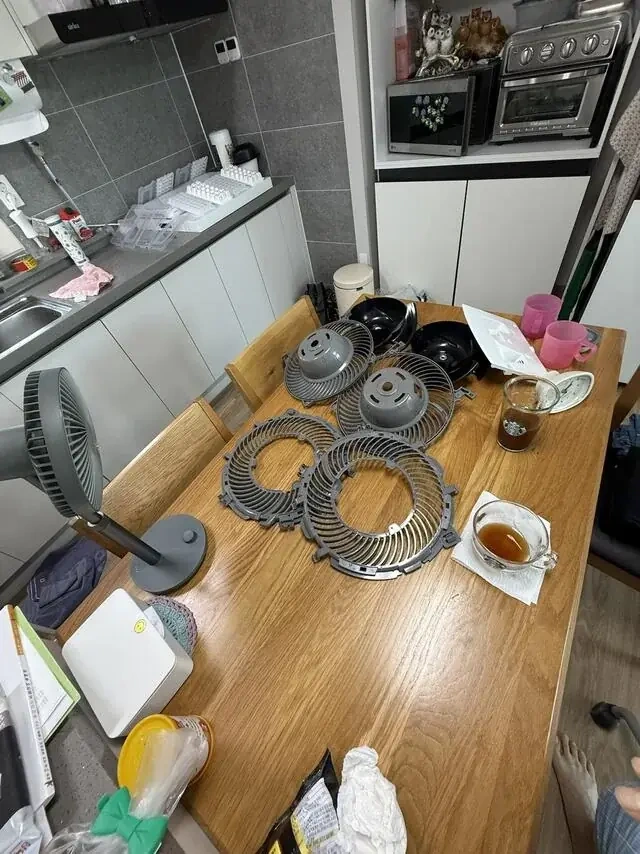

테이블에 분리한 팬과 커버를 나눠 두었습니다 — 테이블에 분리한 팬과 커버를 나눠 두었습니다. 전기 부품을 분리한 뒤 닦을 부위를 구분하는 단계입니다.

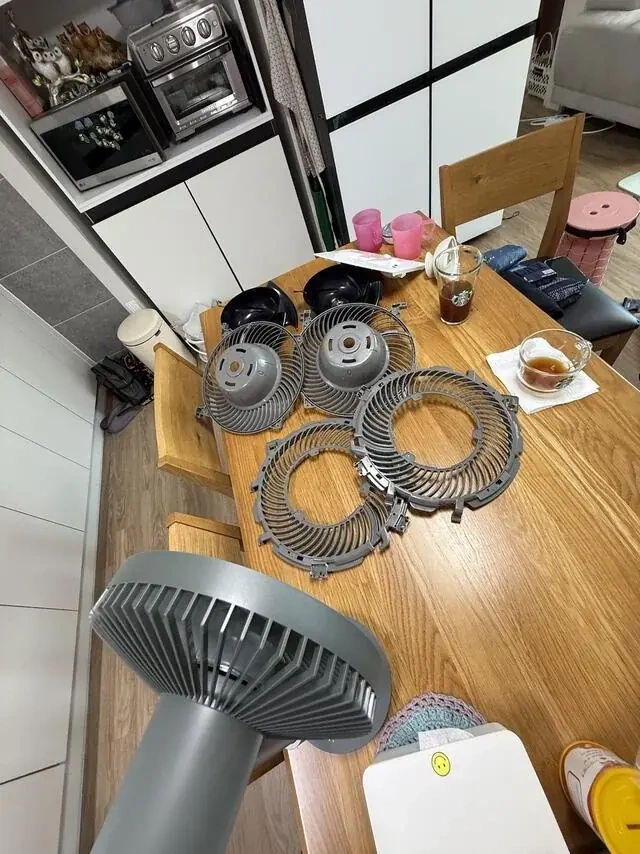

팬 날개 부품을 손에 든 모습입니다 — 팬 날개 부품을 손에 든 모습입니다. 테이블 위에는 서로 분리한 둥근 커버와 팬 부품이 놓여 있습니다.

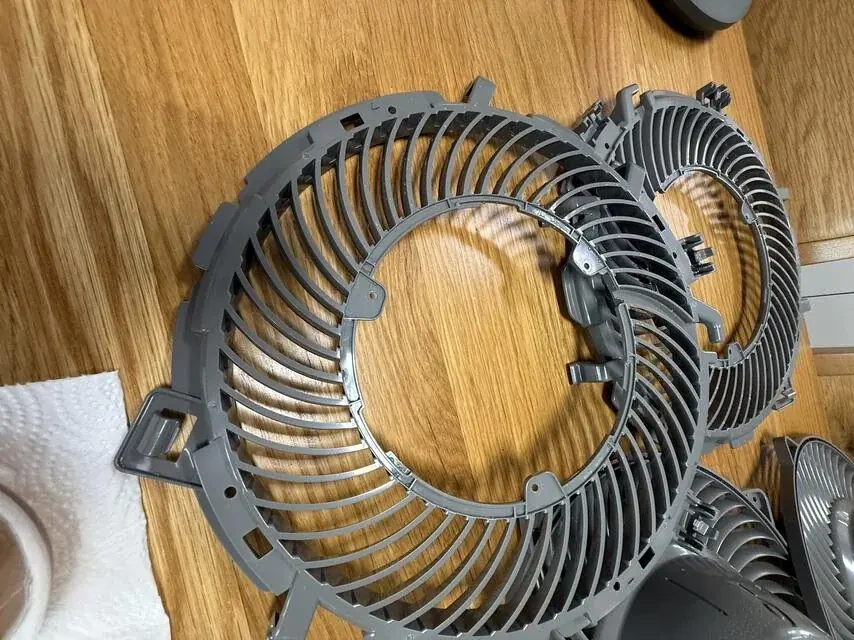

분리한 팬 날개 두 개의 안쪽입니다 — 분리한 팬 날개 두 개의 안쪽입니다. 구부러진 틈을 따라 남아 있는 먼지를 확인할 수 있습니다.

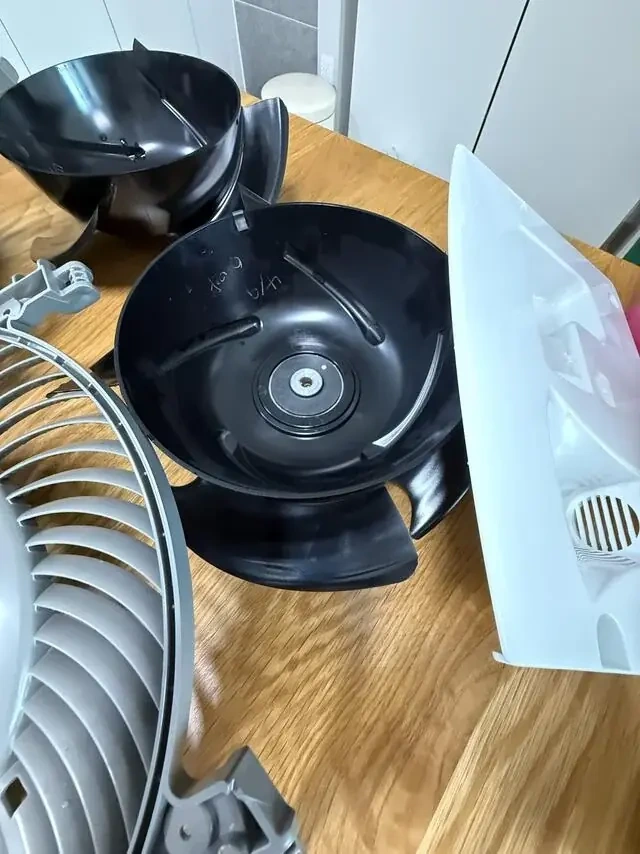

컵 모양의 팬 커버 안쪽입니다 — 컵 모양의 팬 커버 안쪽입니다. 날개와 다른 형태의 부품도 별도로 닦아야 하는 구조입니다.

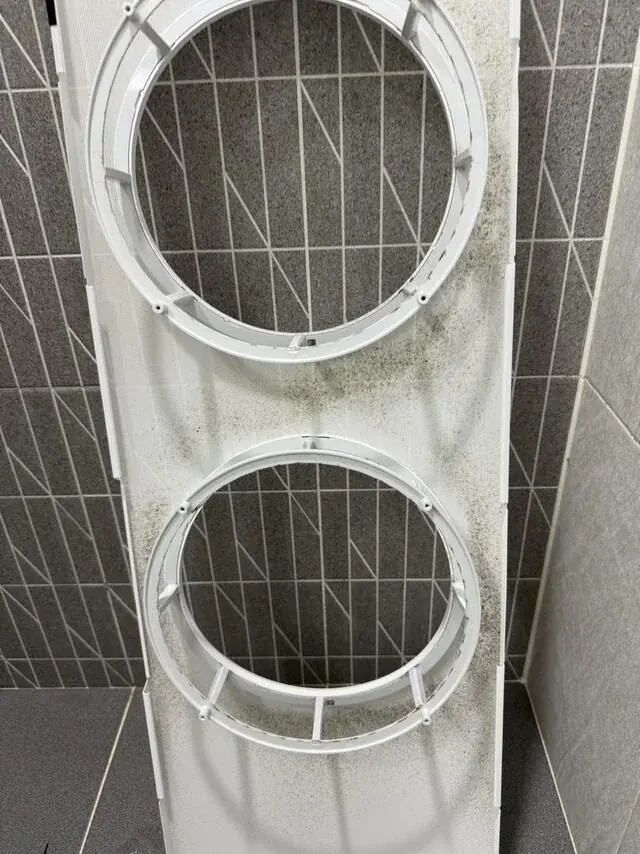

욕실로 옮긴 전면 격자입니다 — 욕실로 옮긴 전면 격자입니다. 전기 부품이 붙은 팬 어셈블리와 구분해 둔 외장 부품입니다.

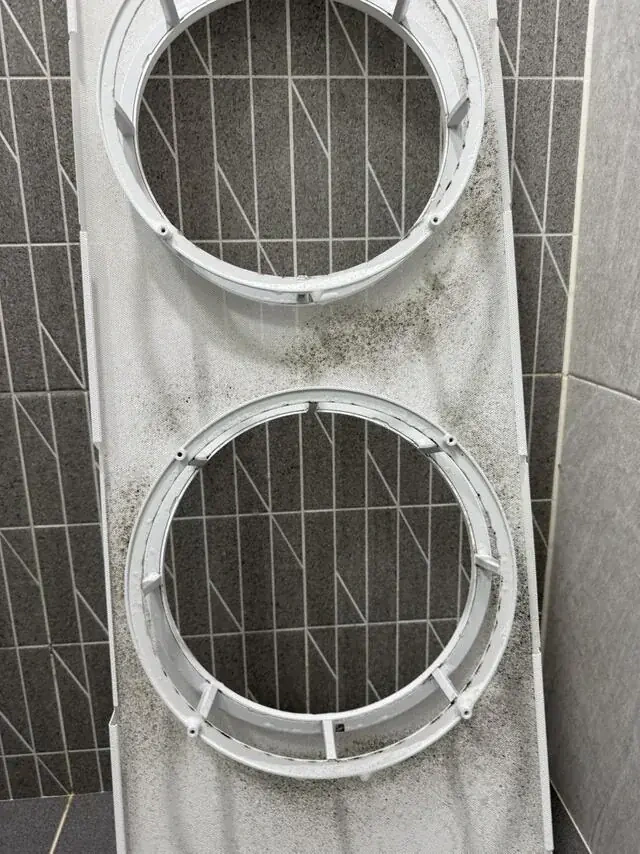

격자와 원형 테두리에 거품이 남아 있는 모습입니다 — 격자와 원형 테두리에 거품이 남아 있는 모습입니다. 좁은 틈의 오염을 확인하며 정리했습니다.

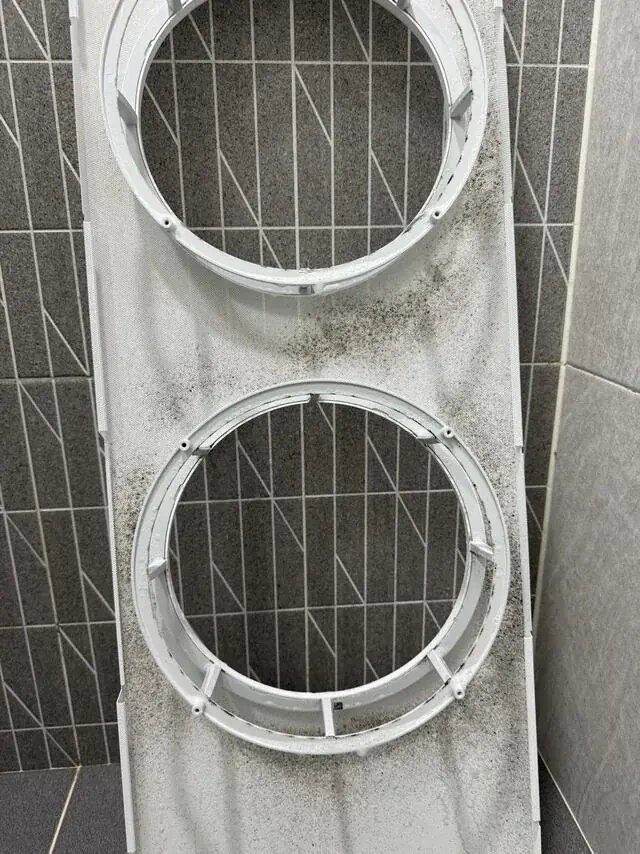

앞선 격자를 다시 촬영했습니다 — 앞선 격자를 다시 촬영했습니다. 테두리 안쪽까지 거품이 퍼져 있는 모습입니다.

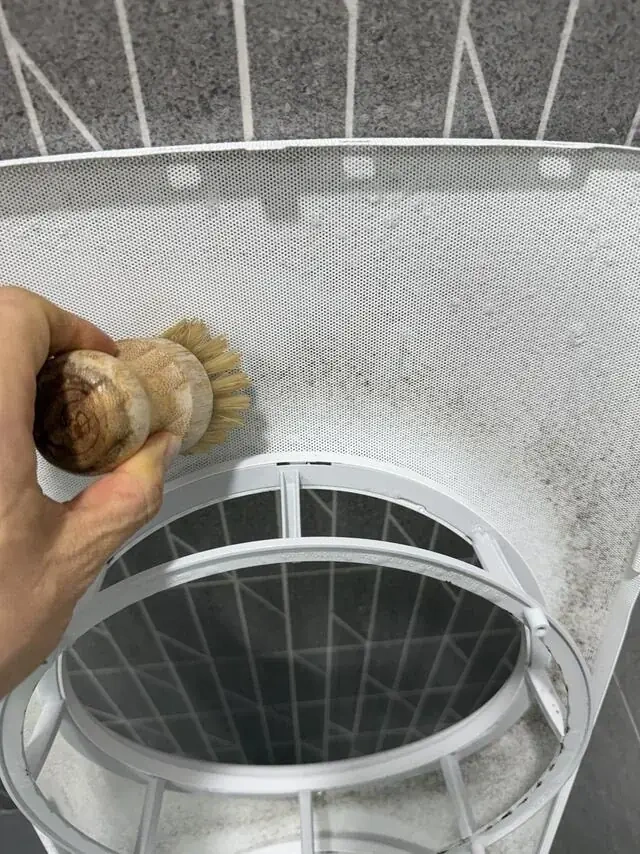

브러시로 원형 테두리 주변을 닦는 모습입니다 — 브러시로 원형 테두리 주변을 닦는 모습입니다. 얇은 격자에 무리한 힘을 주지 않도록 다룹니다.

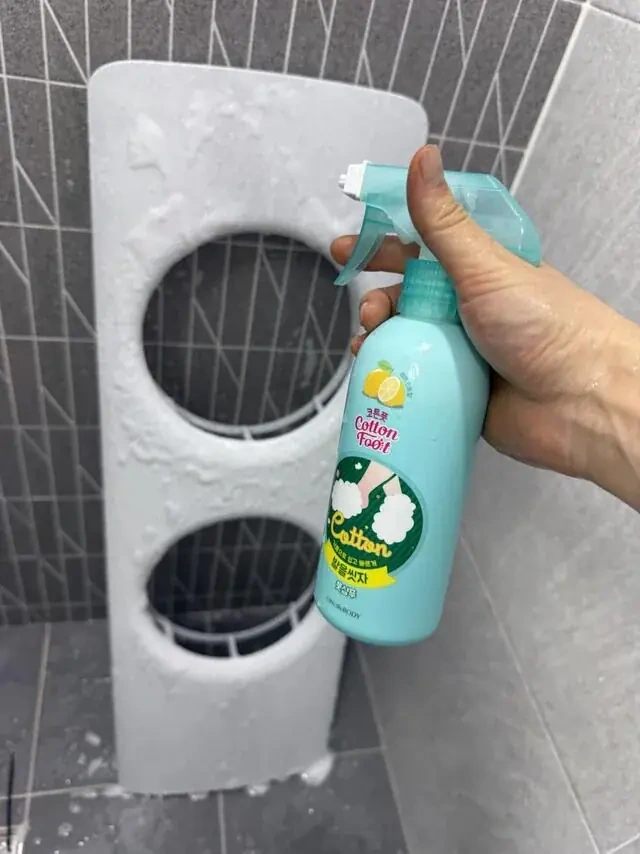

분리한 외장 앞판에 당시 사용한 세척 용기를 댄 장면입니다 — 분리한 외장 앞판에 당시 사용한 세척 용기를 댄 장면입니다. 제품마다 재질 적합성을 확인해야 합니다.

사진은 건조와 외장 정리까지 남아 있습니다

패널을 세워 두고 물기를 정리한 뒤 외장 부품을 다시 배치했습니다. 드라이어를 사용한 사진도 남아 있지만, 플라스틱 변형 우려가 있어 이를 권장 건조법으로 안내하지 않습니다.

사진은 외장 정리에서 끝납니다. 본체의 최종 재조립, 누수 확인과 냉방 시험을 입증하는 장면이나 측정값은 없어 청소 후 성능이나 냄새 개선을 단정하지 않습니다.

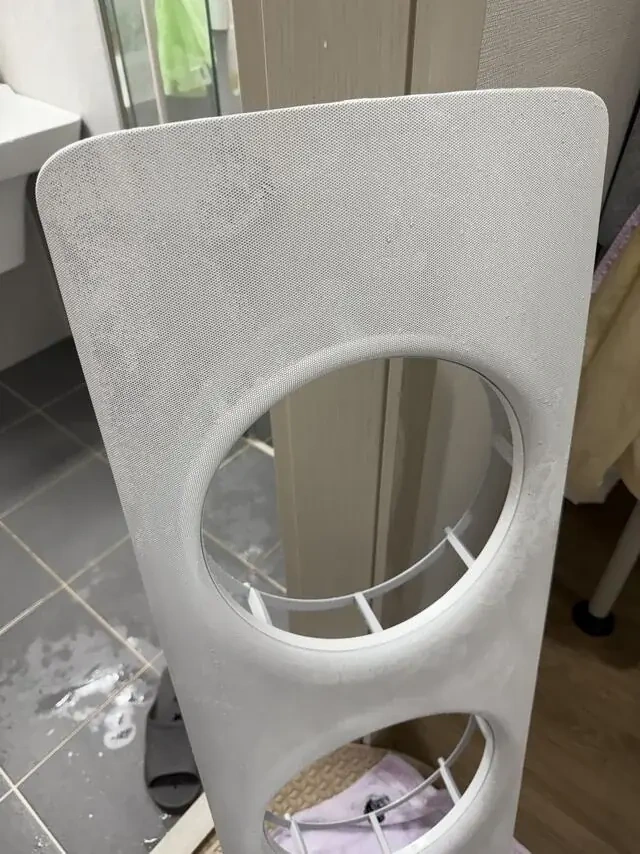

물기를 정리하고 세워 둔 외장 패널입니다 — 물기를 정리하고 세워 둔 외장 패널입니다. 뒤쪽 격자가 비쳐 보이는 구조입니다.

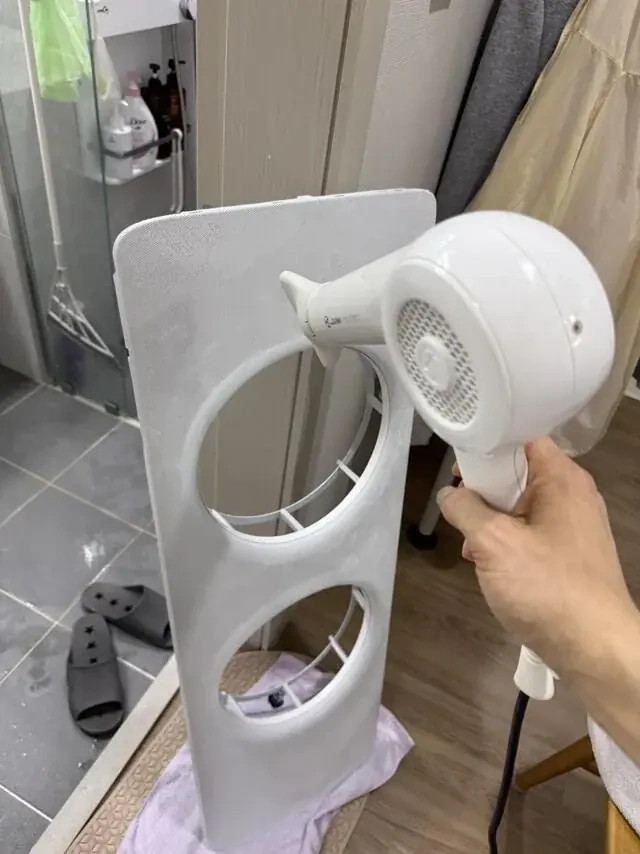

헤어드라이어를 패널 쪽에 댄 당시 모습입니다 — 헤어드라이어를 패널 쪽에 댄 당시 모습입니다. 열에 의한 변형 우려가 있어 건조법으로 권장하지 않습니다.

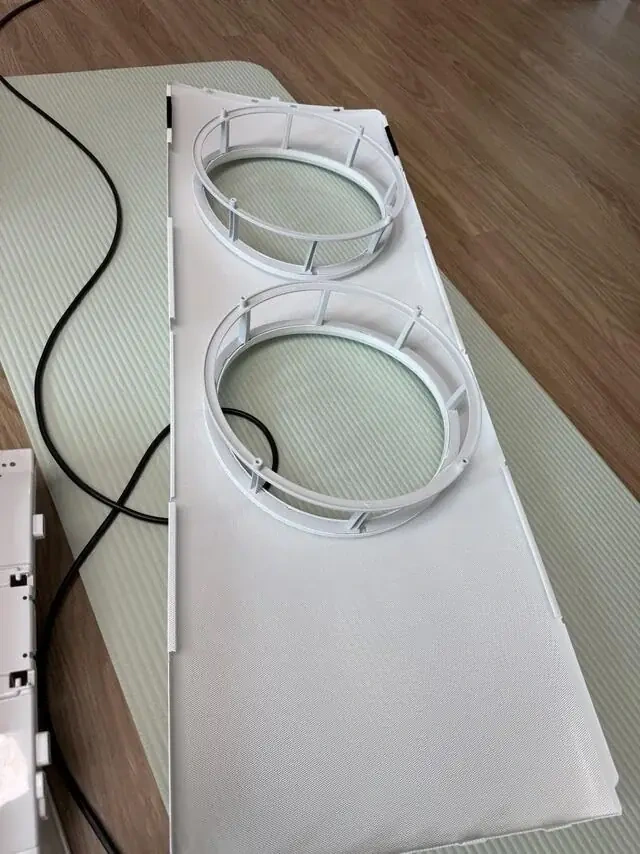

거실로 옮겨 둔 외장 패널입니다 — 거실로 옮겨 둔 외장 패널입니다. 격자와 원형 테두리가 다시 배치된 상태를 볼 수 있습니다.

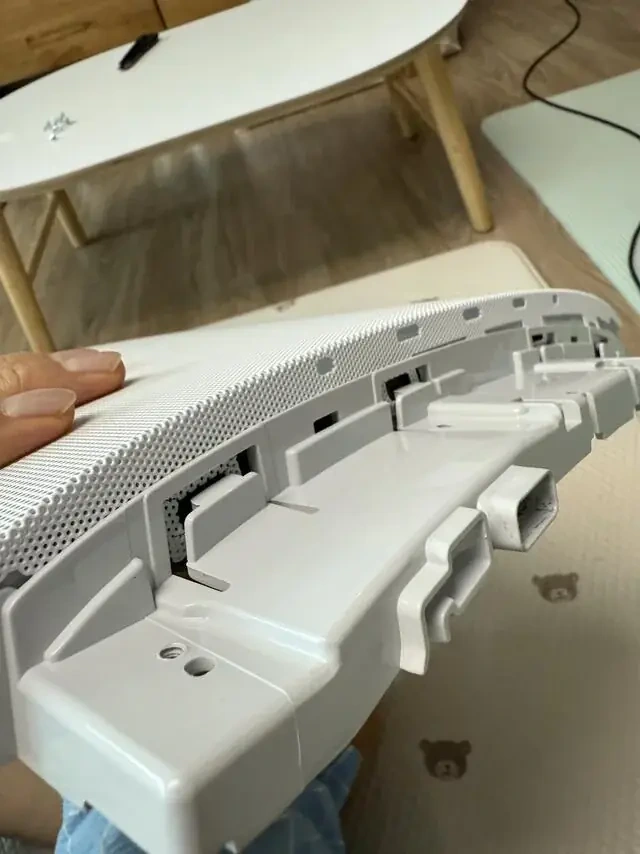

외장 가장자리와 체결 구조를 마지막으로 촬영했습니다 — 외장 가장자리와 체결 구조를 마지막으로 촬영했습니다. 본체 조립 완료나 시험 운전 장면은 아닙니다.

다음 청소를 준비한다면

먼저 실내기 모델명과 사용설명서에서 직접 관리할 수 있는 필터·외장 범위를 확인하세요. 팬과 기판까지 분리해야 하는 내부 오염은 모델에 맞는 전문 세척을 상담하는 편이 좋습니다.

세척 전후의 사진은 오염 변화를 보여주는 자료입니다. 냉방 성능이나 위생 상태가 수치로 개선됐다는 증거와는 구분합니다.
