손에 쥐는 스마트키의 모양을 바꾸고 싶어, EQ900의 기존 회로를 제네시스 스타일 케이스에 옮기는 작업을 진행했습니다. 단순히 플라스틱 껍데기만 바꾸는 방식과 달리, 이번 작업에는 기판 배치와 배터리 홀더, 버튼 연결을 맞추는 작업이 포함되어 있습니다.
사진은 외형 비교와 분해·가공 과정을 보여 줍니다. 사진만으로 차량 인식 거리나 장기간 신뢰성까지 확인할 수는 없어, 이 부분은 완료 결과로 단정하지 않습니다. 배치는 이해를 돕는 단계별 설명이며 정확한 촬영 시간 순서를 뜻하지 않습니다.
두 케이스의 외형과 버튼 구조를 비교합니다

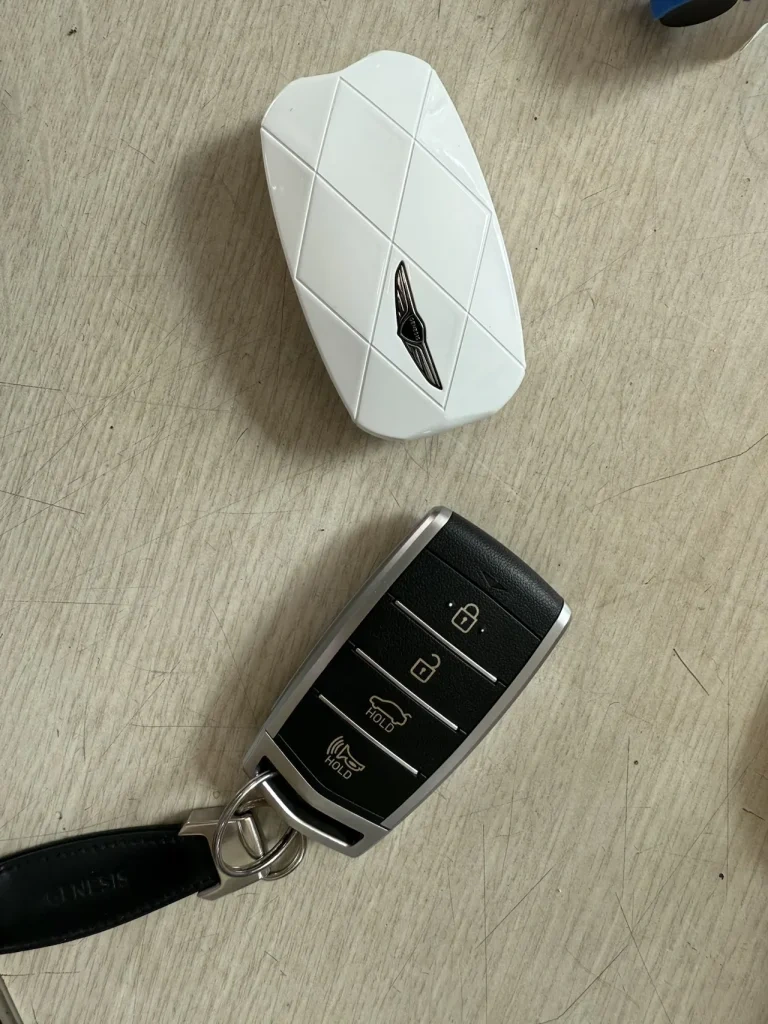

흰색 새 케이스와 검은색 기존 스마트키를 나란히 놓고 크기와 버튼 위치를 살펴봅니다. 겉모양이 비슷해도 내부 지지대와 스위치 위치가 같다는 뜻은 아닙니다.
이 글의 새 케이스는 사진에 보이는 대상이며 정확한 공급사·부품번호는 확인되지 않았습니다. EQ900 연식과 스마트키 부품번호별 호환을 보장하는 교체품 안내로 보지 마세요.
회로와 스위치 위치를 먼저 살펴봅니다

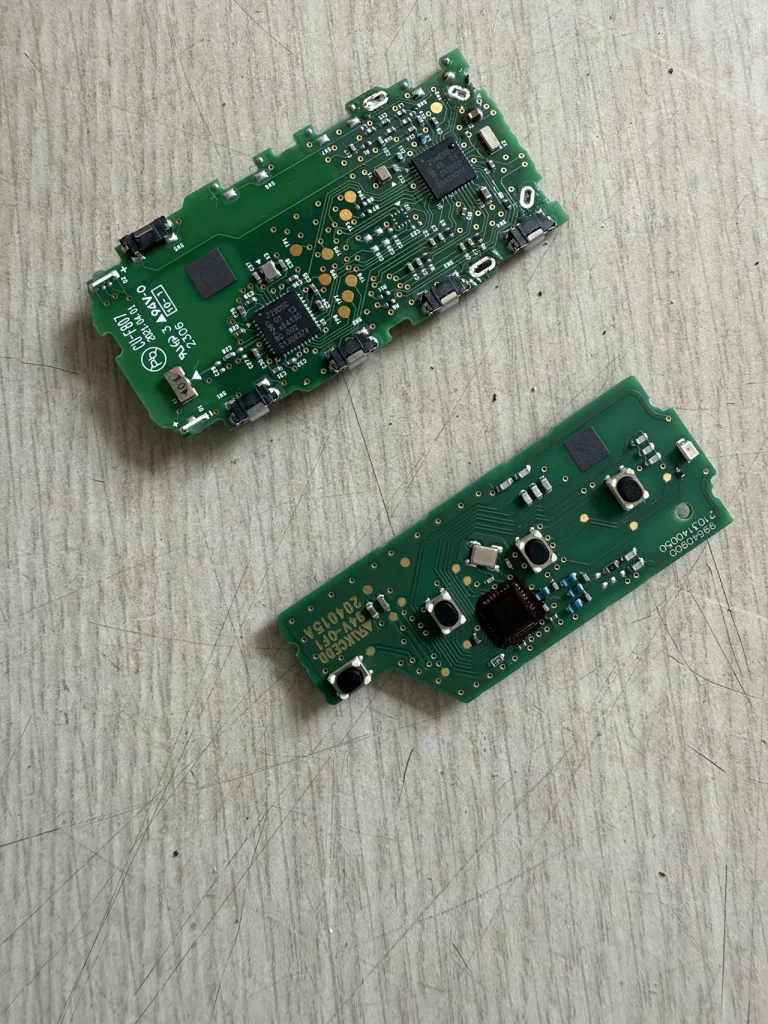

분리한 두 기판을 비교하면 부품 배치와 버튼 스위치 위치가 다릅니다. 원문은 기존 차량에 사용하던 회로를 유지하고 새 케이스의 버튼을 맞추는 방향을 설명합니다.
차량 인식에 쓰이는 부품 구조는 스마트키마다 다를 수 있습니다. 사진만 보고 별도 이모빌라이저 칩이 있다고 단정하거나 특정 부품을 떼어 내면 안 됩니다. 차량의 사용설명서는 제네시스 공식 다운로드 센터에서 연식에 맞춰 확인하세요. 제조사 안내가 이 커스텀 이식을 승인하거나 호환을 보장한다는 뜻은 아닙니다.
새 케이스 안의 간섭 요소를 확인합니다

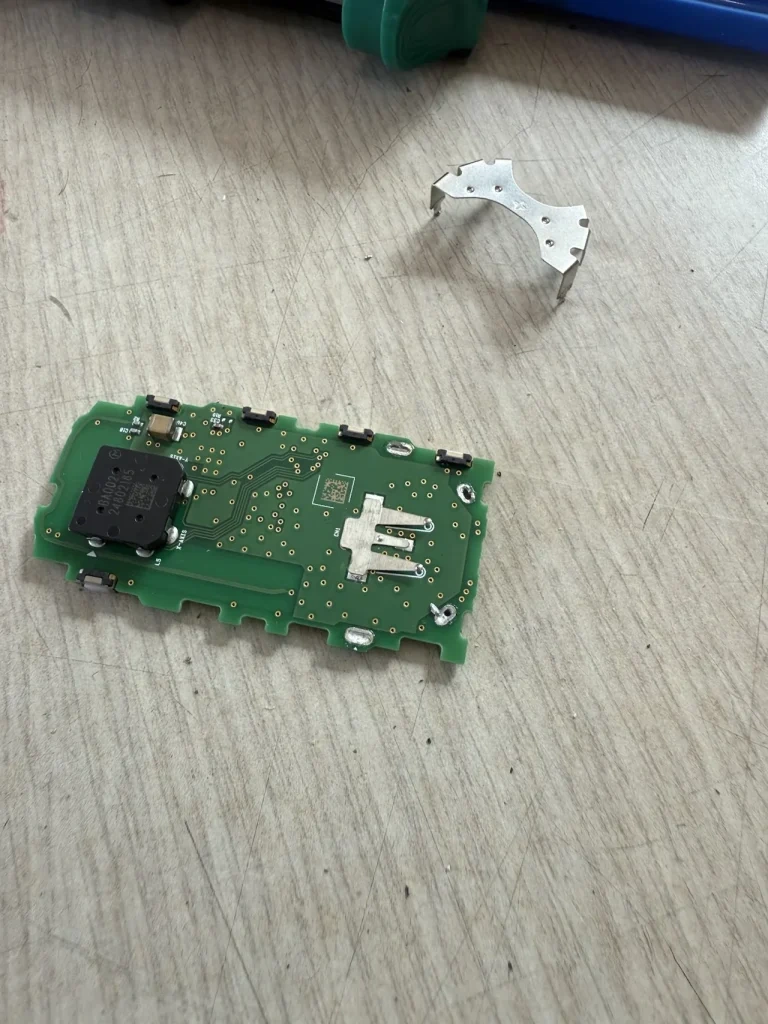

원문에는 새 케이스 쪽 기판의 배터리 금속 클립과 간섭 부품을 정리해 공간을 확보하는 과정이 있습니다. 사진에서는 분리한 금속 클립과 기판의 접점 자리를 확인할 수 있습니다.
원문에는 기판 간섭 부분을 가공하는 내용도 있지만, 사진만으로 절단 위치나 회로 영향까지 검증할 수 없습니다. 그대로 따라 자를 수 있는 치수나 절단선을 제시하지 않았습니다.
배터리 홀더와 접점의 배치를 맞춥니다

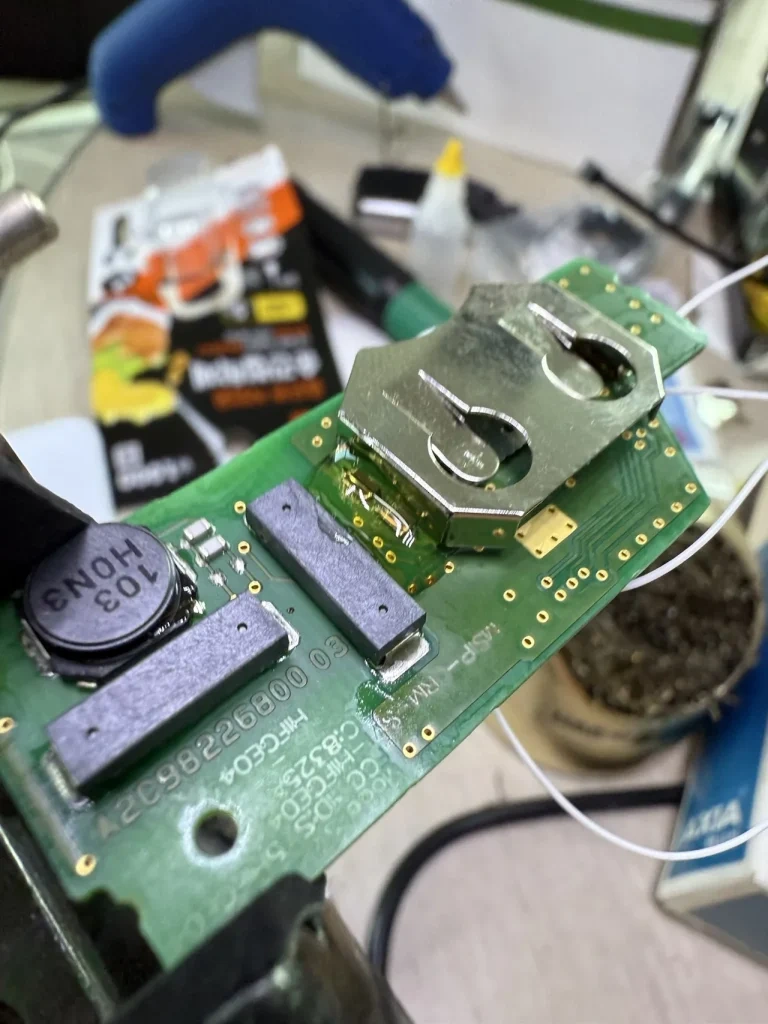

기존 EQ900 회로를 새 공간에 넣기 위해 별도 배터리 홀더를 준비한 모습입니다. 사진에서는 기판 위에 배치한 금속 홀더와 주변 부품 사이의 여유를 볼 수 있습니다.
홀더 고정이 느슨하면 배터리 접촉이 달라질 수 있고, 금속부가 다른 접점에 닿으면 단락될 수 있습니다. 원문의 배터리 규격 표현이 서로 일치하지 않아 CR2032·CR2450 중 하나로 일괄 지정하지 않았습니다. 실제 기존 배터리 표시와 해당 연식의 설명서를 기준으로 확인해야 합니다.
기판을 고정하고 버튼 연결을 준비합니다

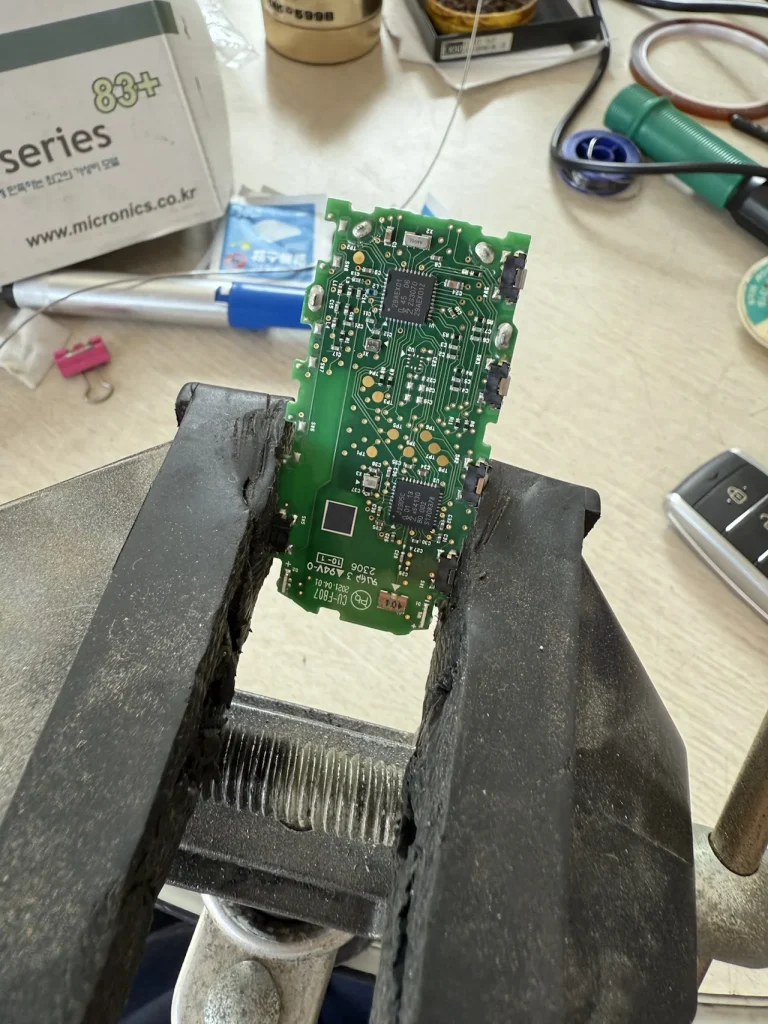

작은 스위치와 배선을 다루려면 회로가 흔들리지 않아야 합니다. 사진은 바이스에 기판을 세워 고정한 작업 상태를 보여 줍니다. 고정 위치와 압력이 부품·기판에 무리를 주지 않는지도 살펴야 합니다.
원문에는 버튼과 동작 LED의 점프선 연결이 나오지만, 상세 회로와 완성 배선 사진은 제공되지 않았습니다. 그래서 접점 번호나 범용 배선도를 새로 만들어 넣지 않았습니다. 잘못 연결하면 원래 스마트키 기능을 잃을 수 있는 작업입니다.
외형 조립 뒤 별도로 확인할 기능
케이스가 닫히는 것과 차량에서 정상 작동하는 것은 다른 확인입니다. 잠금·해제·트렁크 버튼, 실내 시동 인식, 비상 키와 배터리 교체 가능 여부를 각각 확인해야 합니다.
이 자료에는 모든 기능의 시험 결과나 거리 측정값, 장기간 사용 기록이 없습니다. “재등록이 무조건 필요 없다”, “사진대로 하면 누구나 쉽게 된다”는 결론은 내리지 않습니다. 기존 회로를 유지하는 작업이라도 손상이나 배치 변화에 따라 점검이 필요합니다.
연식·부품번호가 맞는 정상 스마트키를 확보하고 작업 전 상태를 기록해 두세요. 차량에 사용하는 유일한 키라면 가공 전에 공식 서비스센터나 스마트키 전문 업체에 구조와 복구 가능 여부를 확인하는 편이 좋습니다.
